床デッキと鉄骨梁の間の接続ノードの構造要件は何ですか?

2. ボルト配置の要件

一般的に、スタッドの直径は、床デッキと鋼製梁の特定の仕様、および荷重のサイズに基づいて決定されます。エンジニアリングで一般的に使用されるサイズには、13mm、16mm、19mm などのさまざまな仕様が含まれます。

床デッキを敷設した後、スタッドの長さは、床デッキを効果的に貫通し、鉄骨梁に一定の深さまで深く貫通できることを保証する必要があります。一般的に、スタッドの長さは床デッキの波の高さに 30 ミリメートルを加えた値より短くすることはできません。

スタッドの間隔は設計要件を満たしている必要があります。この間隔は通常 300mm ～ 600mm です。鉄骨梁の両端には、より大きな応力がかかる中間スパン部分もあります。接続ノードのせん断抵抗を高めるために、スタッドの間隔を適切に減らす必要があります。

3. 床版と鉄骨梁の重なり

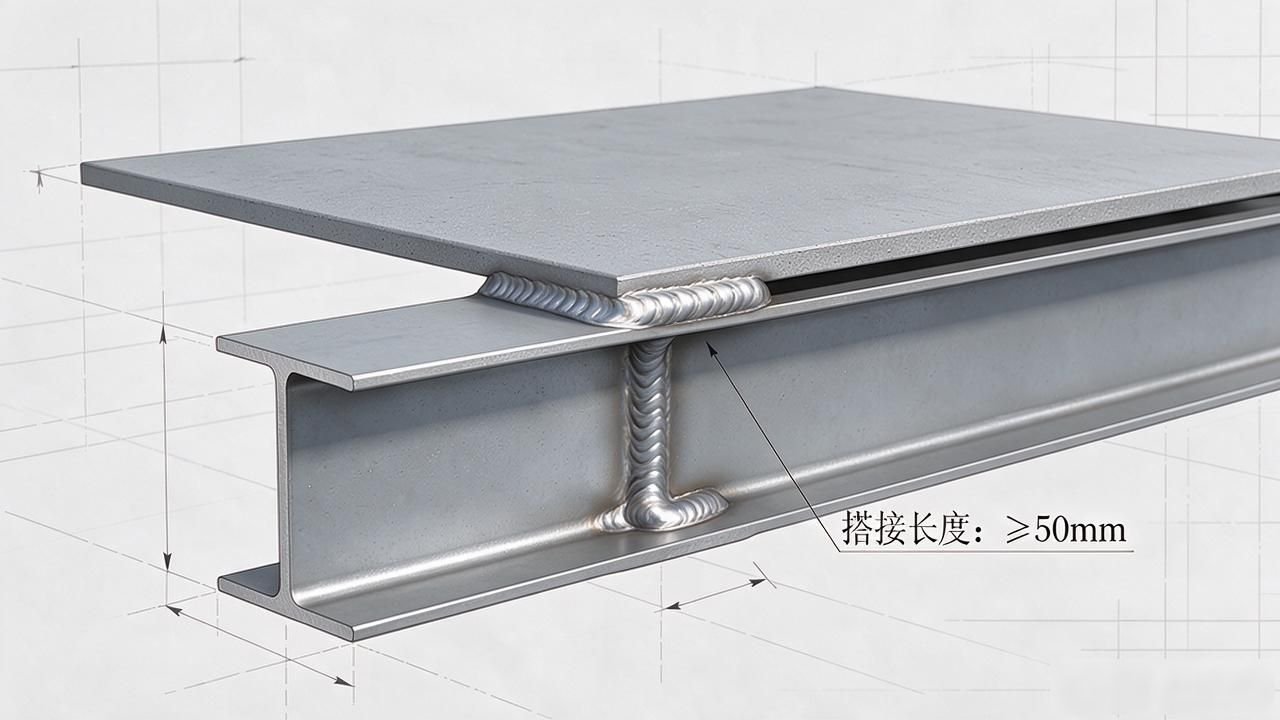

床デッキは鉄骨梁上に設置する必要があります。鉄骨梁との間に十分な重なりがなければなりません。具体的には、この長さは、通常５０ｍｍ以上である。この目的は、フロアデッキが負担するさまざまな力を効果的に鉄骨梁に伝達し、それによって全体の安定性を確保することです。

床デッキと鉄骨梁が重なる部分は、しっかりと取り付けられているようにする必要があります。つまり、大きな隙間があってはなりません。これにより、後工程でのスラリー漏れや変形などのトラブルを防止します。

4. 密閉と防水を十分に行ってください。

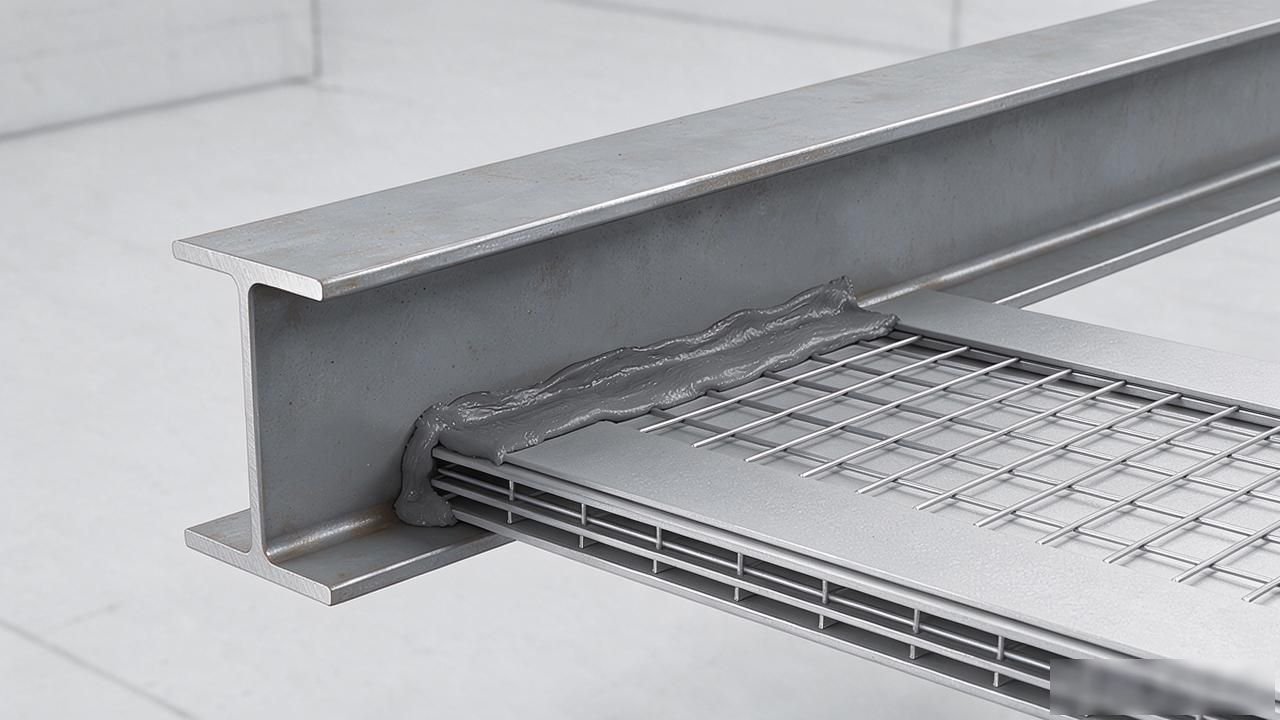

床デッキと鉄骨梁の間の接合部はシールする必要があります。これは、鉄骨梁と床版床の間に雨水やコンクリートスラリーが浸入すると、使用中の鉄骨梁の接合部や耐久性に影響を与えるため、浸入を防ぐのが目的です。

一般的にシールにはシーラントや防水テープなどの材料が使用されます。使用されるシーリング材は、優れた接着能力を備え、さまざまな天候の変化に適応し、湿気の侵入をブロックできなければなりません。

5. 防火

床デッキと鉄骨梁の間の接続ノードでは、建物の防火要件に基づいて、対応する防火措置を講じる必要があります。

通常であれば、難燃塗料を吹き付けたり、耐火ボードを巻いたりすることで対応できます。この目的は、火災が発生した場合に接続ノードが特定の耐火制限要件を満たせるようにし、構造の安全性を確保することです。
