防煙・排気設備設置品質優良基準

1. 金属製エアダクト製造の品質管理に関しては、次の要件を満たす必要があります。 フランジ接続を使用する場合、ボルト穴間の距離は 150mm を超えてはなりません。長方形のエアダクトの場合、フランジの四隅にネジ穴が必要です。主にプレート接続部のシールをベースとしていますが、シーラントコーキングやその他のシール方法によって補完することもできます。シール面はエアダクトの正圧側に設置してください。断熱層には、ミネラルウール、ロックウール、ケイ酸アルミニウムなどの厚さ40mm以上の不燃性断熱材を使用する必要があります。断熱材と構造は要件を満たさなければなりません。吊り天井の排煙ダクトは不燃物で断熱し、可燃物からの距離は150mm以上離れてください。

2. 非金属エアダクト生産の品質管理の観点から、次の要件を満たす必要があります。 まず、フランジ接続ボルト穴間の間隔が 120mm を超えてはなりません。第二に、長方形のエアダクトフランジの四隅にネジ穴がなければなりません。第三に、無機FRPエアダクトのガラスクロスは、無アルカリまたは中アルカリ材料で作られ、エアダクトの表面はハロゲン化されたり、ひどく曇ったりしてはいけません。第四に、無機FRP一体型エアダクト補強材は、主材料と同じ防食特性を有する材料を使用し、補強材はエアダクトと一体化する必要があります。第五に、ガラス繊維板複合材料のエアダクト補強インナーサポートとパイプ外壁補強は亜鉛メッキボルトを介して接続され、ボルトがパイプ壁を通過する場所はシールされなければなりません。

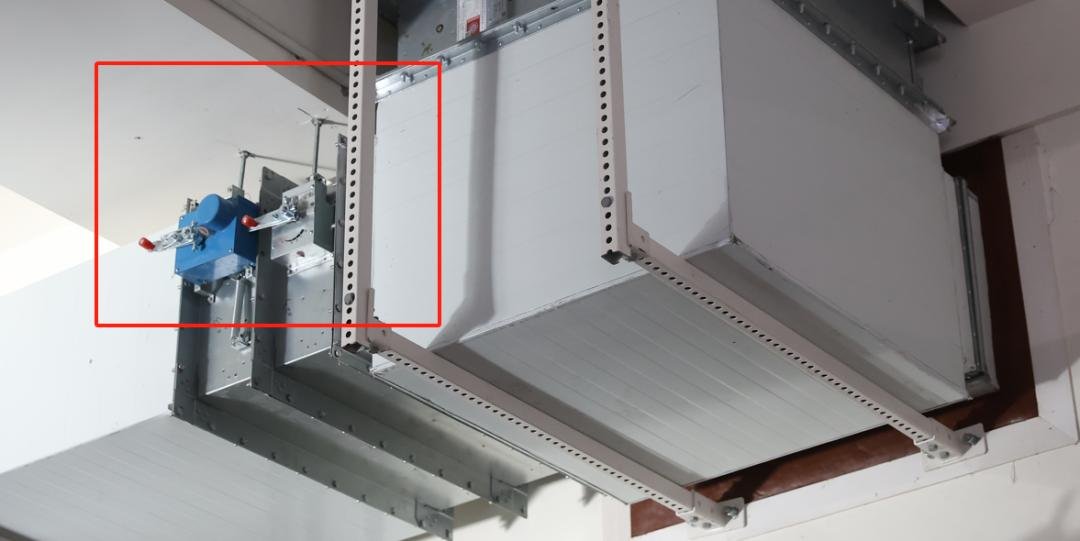

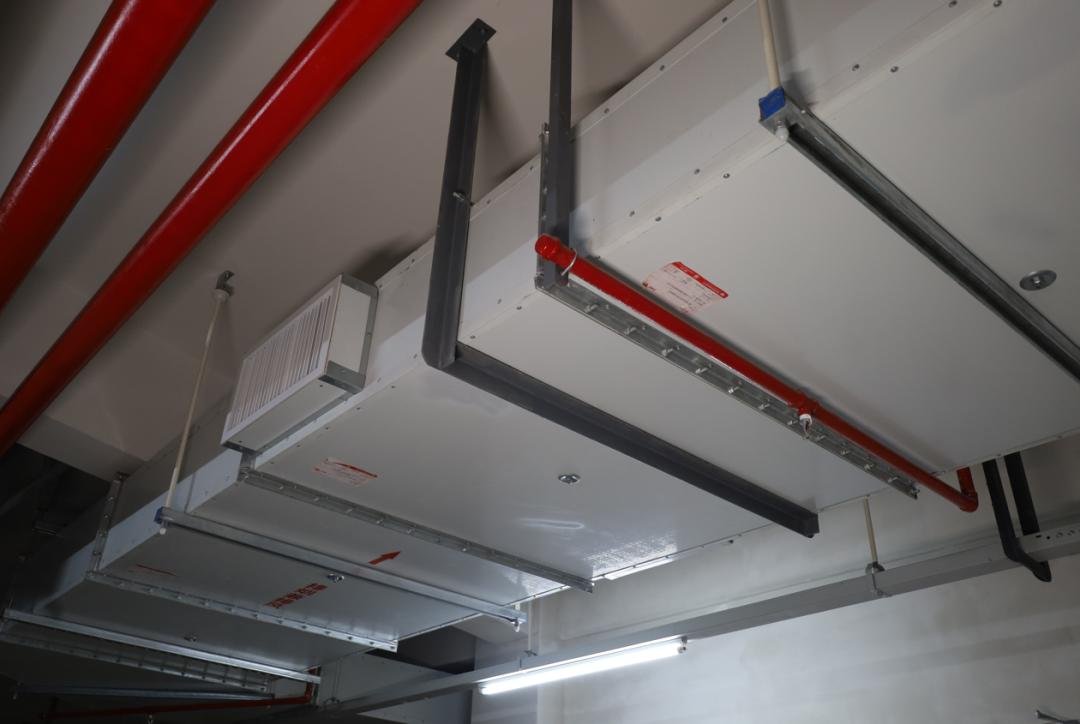

3. エアダクトの設置の品質管理は、次の要件を満たしている必要があります。エアダクトのインターフェースはしっかりとしっかりと接続されており、ガスケットの厚さは3mm以上であり、パイプ内やフランジの外に突き出ていません。排気ダクトのフランジガスケットは不燃材料を使用し、薄鋼板フランジエアダクトはボルトで接続してください。エアダクトとエア出口の短管および分岐管との接続部分は、空気の流れ方向に沿ってスナップジョイントまたは溶接で接続してください。エアダクトとファンとの接続には、フランジ接続または不燃材料で作られたフレキシブルな短いパイプを使用するのが最適です。ファンを防煙と排煙のみに使用する場合は、フレキシブル接続を使用しないでください。エアダクトがファンに接続される分岐点がある場合は、スムーズな空気の流れを確保するためにガイドベーンを取り付けるのが最善です。排煙消火ダンパーと防火隔壁の間の距離は 200mm を超えてはなりません。このバルブには、独立して支持され吊り下げられた構造装置が特別に装備されており、その目的は、ハンドルの制御が決してブロックされないようにすることです。機械的に圧力を加えて空気の流れを動かすファンと煙を外部に排出するファンの吸気口を同一平面範囲内に設置することはできません。やむを得ない場合は、煙を外部に排出する排気口の下に吸気口を設置し、煙を外部に排出します。 2 つの端から下に伸びる垂直距離は 6m 未満であってはなりません。水平方向に並べた場合、それらの間の最短距離は20m以上です。

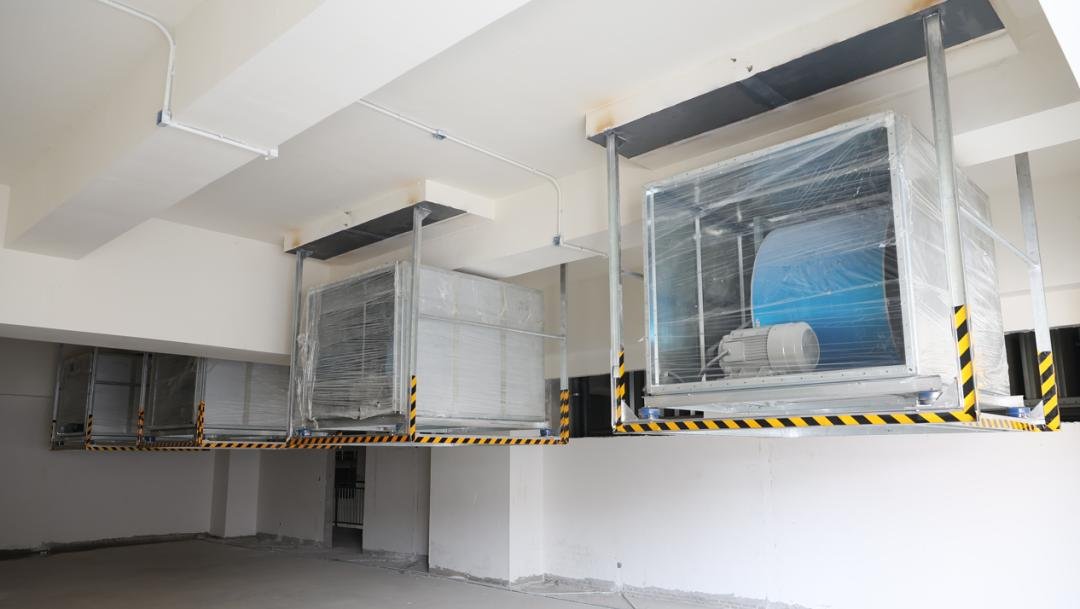

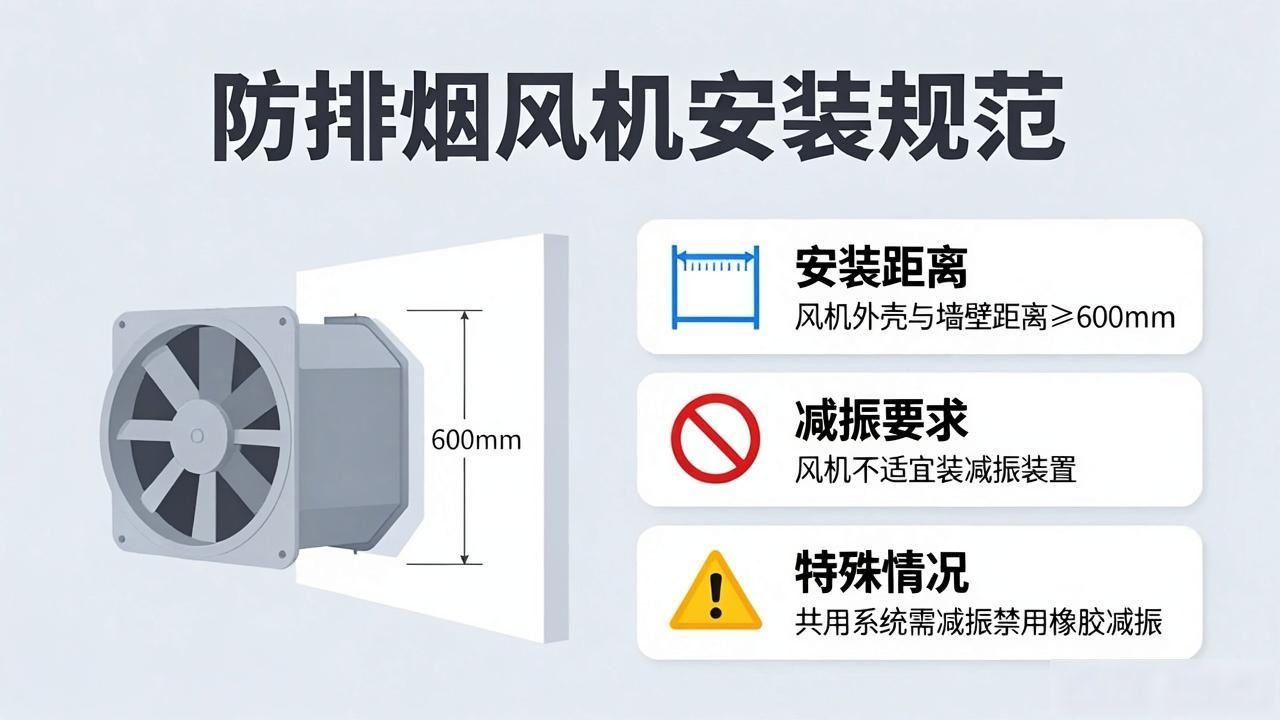

4. ファンケーシングと壁またはその他の機器との間の距離は 600mm 以上でなければなりません。ファンは防振装置の設置には適していません。排煙装置を換気空調装置と併用し、制振装置を設置する必要がある場合は、ゴム制振装置は使用できません。

5. 燃焼または爆発の危険性のあるガス、蒸気、粉塵を排除する排気システムは、次の規制に適合する必要があります。 静電気伝導の保護措置を講じる必要があり、排気装置は地下に設置することはできず、半地下に設置することもできません。排気ダクトから排出された空気は屋外の安全な場所に送られます。

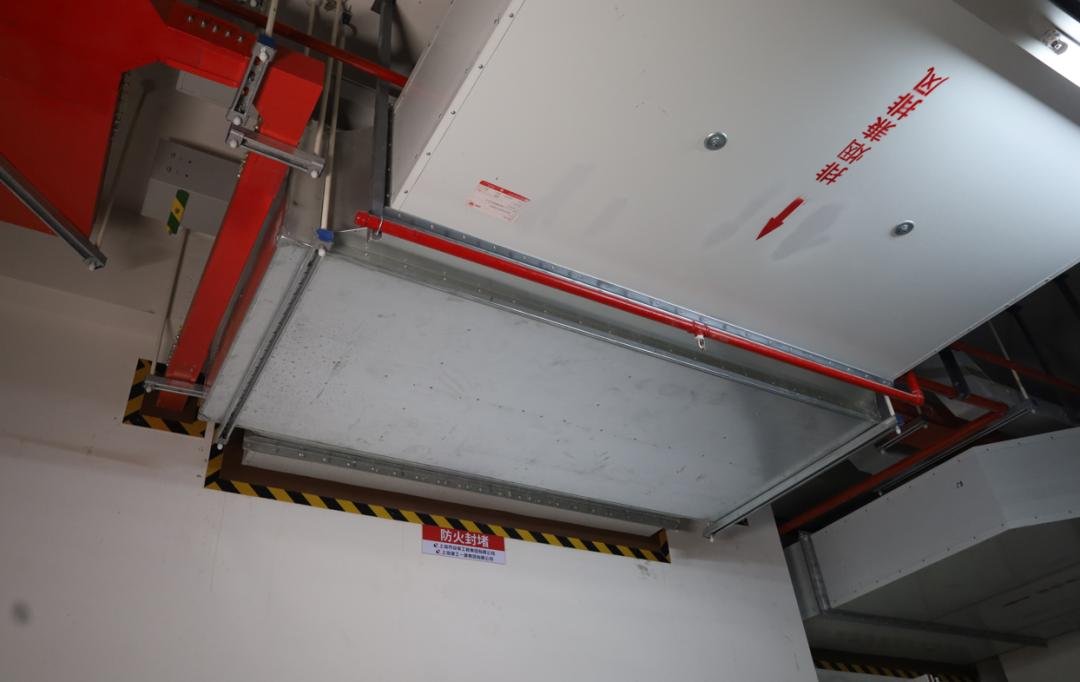

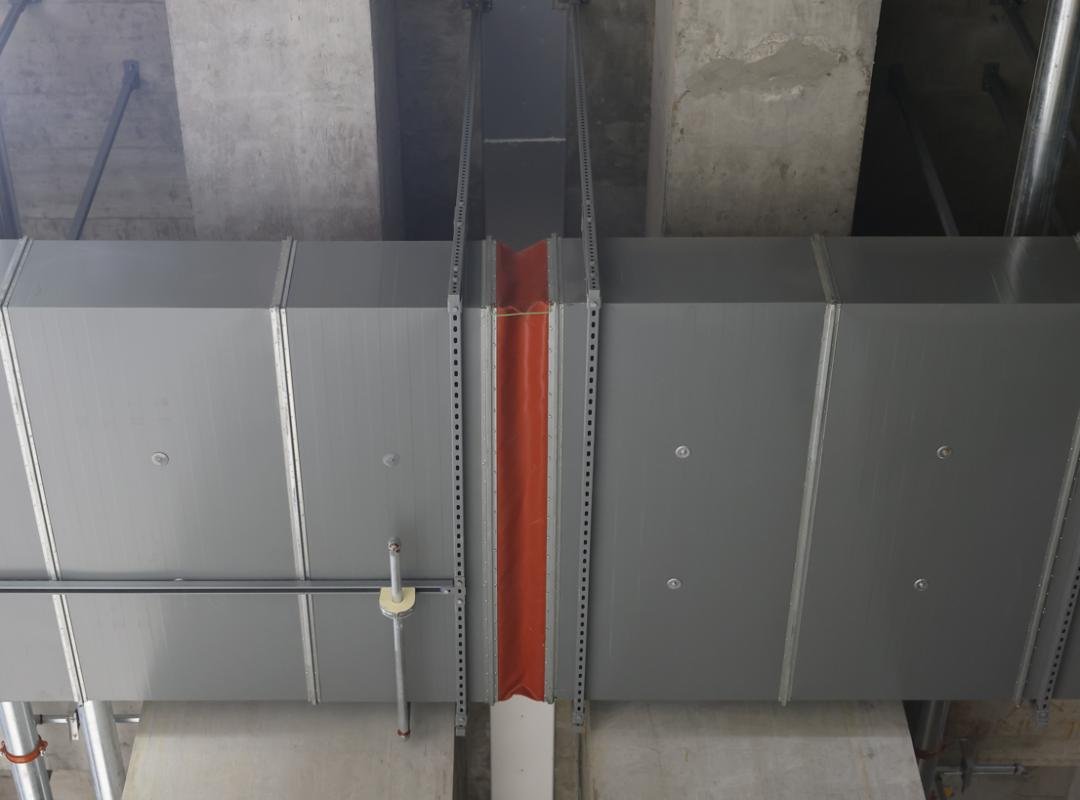

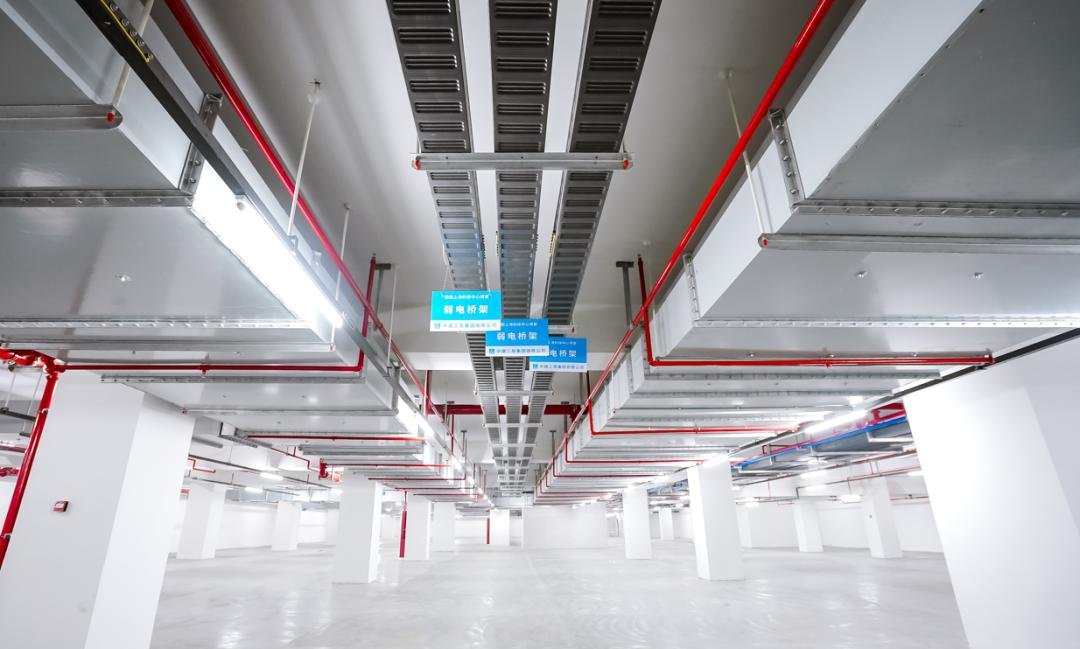

6. 物理的品質は次の要件を満たしている必要があります。機器の基礎は平坦で安定していなければならず、衝撃と騒音の低減対策は合理的かつ効果的でなければなりません。機器、パイプライン、コンポーネント、バルブ、器具、サポート、ハンガーなどは、操作、観察、メンテナンスを容易にするために、合理的、整然と、美しく配置される必要があります。排気口と装飾面は厳密に揃える必要があります。エアダクトとコンポーネントの製造は標準化され、接続はしっかりしていて、補強措置は要件を満たしている必要があります。防火、柔軟な補償、補強、およびエアダクトが火災ゾーンを通過するその他の措置、変形接合部などは要件を満たさなければなりません。

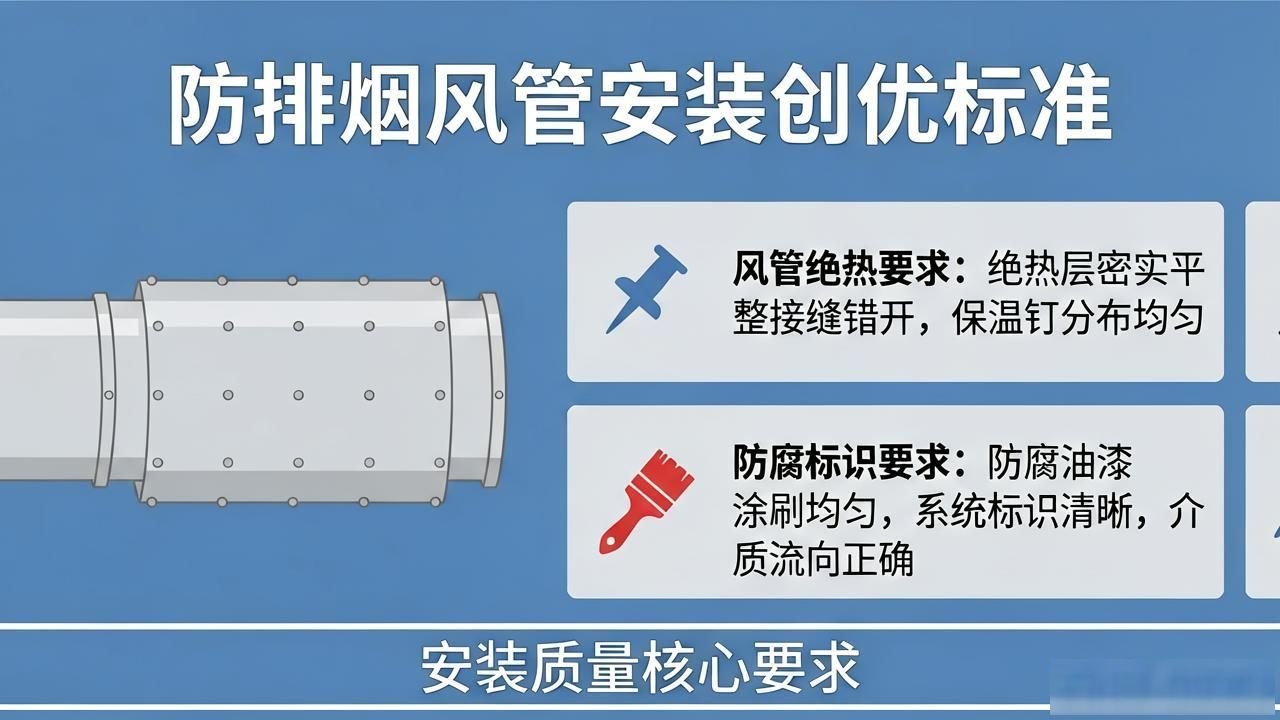

7. エアダクトの断熱層は、亀裂や隙間がなく、緻密で滑らかでなければなりません。垂直と水平の接合部は千鳥状に配置され、絶縁釘は均等に配置され、その数は規定を満たす必要があります。保護層の重なり合う絶縁層については、各部品の動作機能に影響を与えてはならない。防食剤と塗料は均一に塗布され、システムの識別が明確であり、媒体の流れの方向が正しい必要があります。ファンやファンボックスなどの機器の入口および出口パイプには、独立したサポートとハンガーを装備する必要があります。マフラーには独立サポートとハンガーを、マフラーエルボには独立サポートとハンガーを、大型エアバルブには独立サポートとハンガーを、静圧ボックスには独立サポートとハンガーを、エアダクトの先端には独立サポートとハンガーを設置してください。

8. エアダクトが水平吊り下げ状態の場合、その直線部は 20m を超えてください。また、振れ止め金具をエルボ位置、ティー位置、Nウェイ位置、ファン室出入口、エアダクト終端に設置し、各システムに1個以上設置してください。さらに、エルボ、ティー、および側面の長さが大きい、または直径が大きいその他のコンポーネントの場合は、独立したサポートとハンガーをセットアップする必要があります。
