カスタマイズされたサスペンションブラケット構造技術

構造安全計算に基づいて吊り金具ゴンドラをカスタマイズし、埋め込む鋼板や吊り下げ機構の設計を決定します。花台構造梁を打設する前に鋼板を埋め込み、コンクリート強度が100％に達した時点でハンギングバスケットの片持ち金具を溶接します。ハンギングバスケットの作業用ワイヤーロープは、ロープクランプを介して吊り下げブラケットに固定され、フラワースタンドの構造ビームはワイヤーロープの固定点として使用され、安全性が向上し、設置の困難さが軽減されます。カスタマイズされたサスペンション機構は正常に作動しています。使用荷重は主にサスペンションブラケットのフレーム本体、サスペンション機構の埋込プレート、カスタマイズされたサスペンション機構のサポート、およびワイヤーロープとサスペンション機構の間の接続に集中します。

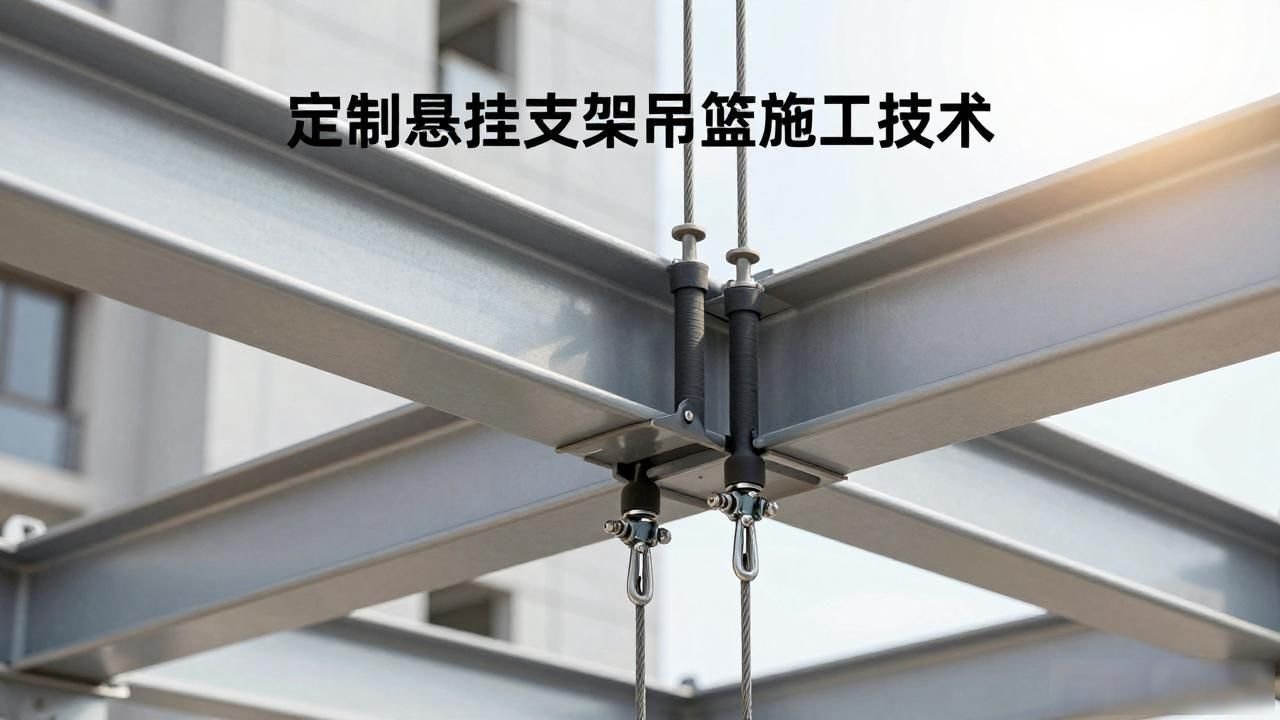

屋根吊りかご金具の概略図

01 プロセス

吊り下げ機構の安全性を計算し、鋼板を埋め込み、二列足場を組み立て、吊り下げ機構を溶接し、強化ワイヤーロープを取り付け、吊り下げバスケットを取り付け、吊り下げバスケットのテストを実施し、受け入れ後に使用し、最後に解体します。

02 技術的なポイント

(1) サスペンション機構の安全計算

カスタマイズされたサスペンション機構の組み込みパネルについては、ソフトウェアが検証に使用されます。カスタマイズされたサスペンション ブラケットの場合、ソフトウェアは検証に使用されます。カスタマイズされたサスペンション機構サポートの場合、ソフトウェアは検証に使用されます。スチールワイヤロープについては検証が行われます。まず、ハンギングバスケットの荷重を求め、その計算結果に基づいて吊り下げ機構の材質や仕様を選定する必要があります。吊り下げ機構のフレームサイズも選定し、ワイヤロープの仕様も選定する必要があります。計算の結果、カスタマイズされたサスペンション機構は実際に、定格負荷質量を 25% 超える動的荷重と、定格負荷質量を 50% 超える静的荷重に耐えることができ、安全率が要件を満たしていることがわかります。

(2) サスペンション機構ブラケットの取り付け

カスタムサスペンション機構の安全計算要件に従い、サスペンション機構ブラケットには150mm×100mm×6mmの角管を使用し、埋め込みプレートには300mm×300mm×8mmの鋼板を使用しています。また、サスペンション機構のブラケット全体は、地上で溶接作業が完了し、防食対策が施された後、タワークレーンを使用して取り付けられます。

構造梁側面および梁表面には、300mm×300mm×8mmの埋込板が予め埋め込まれています。梁側面に埋め込まれた埋込板に、200mm×150mm×8mmの鋼管を溶接します。サスペンション機構のブラケットは特殊な方法で溶接されています。

ハンギングバスケットの平面レイアウトに示されている構造に従って、2 つのハンギングバスケット間の対応する距離が厳密に 500 mm 未満になるようにあらゆる手段を試してください。 2列足場を使用して吊り下げ機構ブラケットの取付作業を実施します。ブラケットをあらかじめ埋め込まれた鋼板に溶接し、所定の位置に完全に取り付ける必要がある場合は、グラインダーまたはエメリークロスを使用して、溶接後に残った溶接スラグを完全に除去し、溶接部を研磨します。除錆作業が適切に完了した後、溶接部に防錆塗装を施すことにより、各部品の耐食性に優れ、サスペンション機構の安全・確実な作動を確保します。横梁の長さについては、片持ち梁部の長さが長すぎることによる過度の変形を避けるため、横梁下部に斜め支柱を追加して埋設部品と接続することで、片持ち梁部の長さを1.1メートルから1.2メートルの範囲内に制御しています。

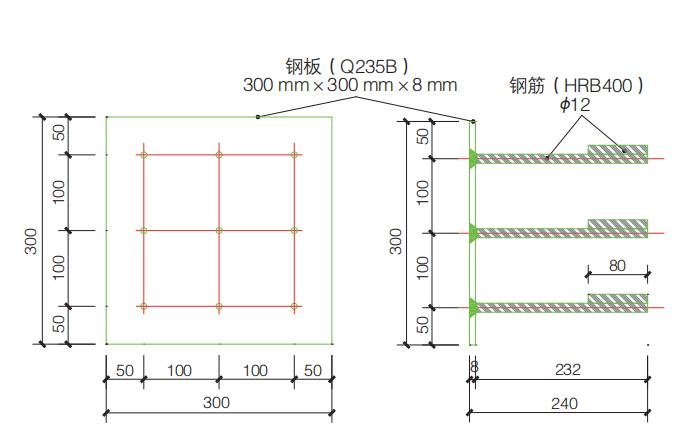

屋根吊りかご金具埋込部品の概略図

(3) ワイヤロープの設置と固定

ワイヤロープは片持ちブラケットの端から 200 mm 離れた位置に固定され、ワイヤ ロープの位置を制限するために片持ちブラケットの端に山形鋼が溶接されています。ワイヤーロープの一端はハンギングバスケット昇降装置に向かって垂れ下がっています。ワイヤロープの他端は張り出しブラケットを通過し、ロープクランプで固定した後、屋根の花枠梁に固定して安定した結合を形成し、ワイヤロープが張り出しブラケットから外れないようにします。

スチール ワイヤ ロープが構造梁に接触するコーナーには、スチール ワイヤ ロープを保護するためにアーク移行部とゴム スリーブを追加する必要があります。ワイヤ ロープの端のロープ クランプは、次の要件に従って設定されます。ロープ クランプを締め付けるときは、各ロープ クランプに均等な応力がかかり、クランプ シートがスチール ワイヤ ロープの作業部分にしっかりと座屈し、U 字型ボルトが尾端にしっかりと座屈する必要があります。

(4) サスペンションプラットホームの設置

プロジェクトの状況に応じて、ハンギングバスケットプラットフォームは建築面の曲率に応じて5.5、4.5、4.0メートルの3つの仕様の吊り下げプラットフォームを使用して組み立てられます。吊りプラットフォームシャーシは、建設と組立を容易にするために木の板で200mm高くされており、隣接する柱の底部を設置して固定できるようにし、柱底部は長さ140mmのM12ボルトで接続されています。ボルトを仮締めした後、プラットフォームシャーシプレートが水平な状態であることを確認し、サイドレールと安全ロック取り付けプレートを取り付けます。高さの低い手すりは吊り下げられたプラットフォームのサイド パネルとして機能し、長さ 30 mm の M12 ボルトでベース プレートに接続されています。設置の際はフェンスを設置穴に向けて設置してください。抵抗がある場合は、フェンスを振って取り付け穴に合わせます。無理に取り付けないでください。
