高速移動ワイヤ切断機におけるワイヤ断線の一般的な原因と解決策

高速移動ワイヤ切断機におけるワイヤ断線の一般的な原因と解決策

ファストトラベル ワイヤ切断工作機械は、EDM ワイヤ切断工作機械 (EDM Wire-) のカテゴリに属します。モリブデン線（電極線）が比較的高速で往復運動するのが最大の特徴です。モリブデン線とワークピース間の高周波パルス放電により、金属ワークピースがエッチングおよび切断され、高精度で複雑な形状の部品や金型キャビティが作成されます。

中型ワイヤーカットと低速ワイヤーカットと比較すると、高速ワイヤーカット工作機械の加工精度は両者より劣ります。しかし、処理効率は比較的高く、設備コストや運転コストは比較的低くなります。高速移動ワイヤ切断工作機械のコスト効率は非常に優れています。企業が金属の粗加工を行うのに適しており、ワイヤーカット工作機械市場全体で大きなシェアを占めています。

しかし、断線故障は工作機械加工プロセスにおける「高頻度の問題点」です。これにより、ワークの廃棄や生産の中断が発生するだけでなく、モリブデン線の消費量が増加し、人件費も増加し、生産効率や加工精度に重大な影響を及ぼします。この記事では、企業が故障率を削減し、安定した生産を確保できるように、高速移動ワイヤ切断工作機械におけるワイヤ破損の一般的な原因を詳しく分析し、顧客の実際のアフターセールス経験に基づいて的を絞った解決策と防止戦略を提供します。

1. 作動流体システムの故障

冷却の中心媒体であるエマルジョン（作動液）、絶縁の中心媒体であるエマルジョン（作動液）、切りくず除去の中心媒体であるその状態、循環系の滑らかさは加工環境に直接影響します。

乳化濃度異常が発生する。濃度が８％未満と低すぎると、絶縁性能や切粉除去能力が低下し、吐出乱れが発生する。

１２％を超えて多すぎると、流動抵抗が大きくなり、エマルジョンがスリットに効果的に浸透できなくなり、最終的な冷却効果や切りくず除去効果が悪化する。

加工方法：

エマルジョン濃度を校正するには、濃度計を使用して検出します。濃度は8%～12%の範囲で調整してください。足りない場合は乳化油を加えてください。高すぎる場合は、純水を加えて希釈してください。

噴霧不良と液路の詰まり：フィルター、ワイヤーガイドノズル、液体噴霧ノズルの長期間の清掃を行わず、不純物が混入した電食により閉塞した。さらに、エマルジョンを噴霧する際に圧力が不足して方向がずれ、スリットを正確に流すことができず、電食が蓄積し続けて断線が発生する。

加工方法：

液ラインの詰まりを洗浄するには、フィルターを分解し、ガイドワイヤーノズルを分解し、液体スプレーノズルを分解し、高圧水で内部の不純物を洗い流します。必要に応じて、特殊な針を使用して液体スプレー ノズルの開口部を清掃します。目的は、詰まりやスプレーの不均一を避けることです。

乳剤を交換せずに長期間使用すると、乳剤は老化劣化し、具体的には層間剥離、異臭、黒ずみなどの症状が現れます。冷却性能や絶縁性能が著しく低下し、加工ニーズに応えられなくなり、アーク放電を誘発しやすく断線につながります。

加工方法：

古いエマルションを新しいエマルションに交換する：エマルションが層状になって異臭がある場合は、古い液体をすぐに排出し、燃料タンクの内壁を洗浄し、残っているスラッジと不純物を除去してから、新しいエマルションを追加して10〜15分間循環させ、システムがスムーズであることを確認します。

2. モリブデン線自体の異常

モリブデン線は、長期間の加工を経ると、高周波放電や機械的摩擦により徐々に細くなっていきます。表面に溝が出たり、削られた跡があったりします。引張強度が著しく低下し、加工中に突然破断しやすくなります。

加工方法：

モリブデン線は定期的に交換する必要があります。一般的にモリブデン線の寿命は約8～12時間です。高硬度材を加工する場合、劣化したモリブデンワイヤーの使用を防ぐため、交換サイクルを短縮する必要があります。

不安定な状態でのモリブデン線の張力が高すぎると、モリブデン線の脆性が増大します。特にワイヤが高速で走行する場合、振動状態により断線しやすくなります。張力が小さすぎるとモリブデン線の振動振幅が大きくなり、ワークとの異常摩擦により部分放電が発生し、焼損に至る場合があります。

加工方法：

モリブデン線の張力を安定させる：張力調整器を使用し、12～15Nの範囲で張力を制御します（高速ワイヤーマシンの場合）。張力の減衰を防ぐために、張力バネの弾性を定期的に確認してください。

モリブデン線のモデルに不一致があります。具体的には、選択したモリブデン線の線径が加工対象のワークの厚みや材質と合っていません。たとえば、厚い部品の加工には細いモリブデン線が使用されたり、異なるブランドやロットのモリブデン線が混在したりすることがあります。これにより、材料が不均一であるために電流分布が不均一になりやすく、最終的には局所的な過熱や断線につながる可能性があります。

加工方法：

モリブデン線の種類は統一し、規格の異なるモリブデン線が混在して使用されないように、ワークの厚みに応じて線径の異なるモリブデン線を選択してください（例えば、厚い部品の場合は0.18～0.2mmのモリブデン線を使用し、細い部品の場合は0.12～0.15mmのモリブデン線を使用します）。

3. 機械構造および動作の異常

工作機械の機械部品が磨耗したり、ずれたり、精度が低下したりします。これにより、モリブデンワイヤーの定常状態の走行軌道が崩れ、間接的に断線を引き起こす可能性があります。

ガイドワイヤシステムが故障すると、ガイドワイヤホイールが摩耗し、ベアリングも損傷し、走行中にモリブデンワイヤが振動します。すると、導電ブロックが磨耗したり、導電ブロックの位置がずれたりして、モリブデン線と導電ブロックとの接触が悪くなり、最終的にスパークが発生してモリブデン線が焼失してしまう。

加工方法：

ガイド ワイヤー システムはオーバーホールする必要があり、ガイド ワイヤー ホイールの摩耗は毎月チェックする必要があります。ホイールの溝の深さが0.1mmを超えた場合は直ちに交換してください。局所的な磨耗を防ぐために、導電性ブロックは 50 時間の処理ごとに交換する必要があります。

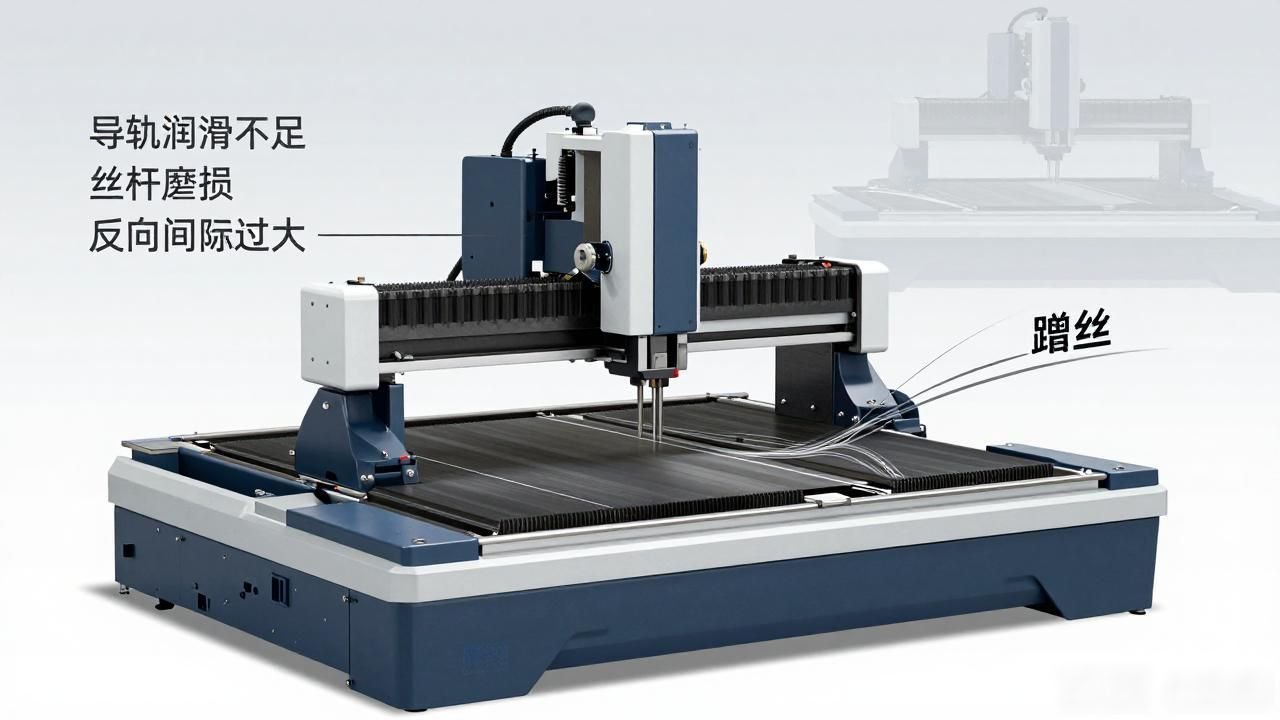

作業台の動作が不安定です。これは、ガイドレールの潤滑不足やネジの磨耗、ガタつきにより作業台の移動精度が低下し、ワークとモリブデン線が擦れて断線することが原因です。

加工方法：

作業台の精度校正には、ガイドレールの潤滑状態を定期的に確認し、ガイドレール専用オイルを注入し、四半期ごとにネジのガタを確認し、パラメータ補正や機械調整により精度を回復する必要があります。

ワークのクランプに無理がある。具体的には、ワークのクランプがしっかりした状態ではなく、加工中に緩んで変形してしまうことが挙げられます。あるいは、ワークの垂直度や平面度が誤差範囲を超え、モリブデン線に不均一な応力が加わり、瞬間的に断線してしまうことがあります。

加工方法：

ワークのクランプ方法を標準化。ワークピースを確実にクランプするには、特別な治具を使用する必要があります。処理の前に他に何をする必要がありますか?ワークの垂直度を確認してください。なぜこれを行うのでしょうか?ワークの変形によりモリブデン線に不均一な応力がかかるのを避けるためです。

4. パルス幅・パルス間隔の設定が不適切

パルス幅が大きすぎる: 単一パルスのエネルギーが高すぎるため、放電点が集中してモリブデン線が焼き切れる可能性があります。

パルスギャップが小さすぎるため、放電ギャップ内の電食を完全に排出することが困難であり、作動流体の純度が不十分で絶縁状態を回復できません。その結果、アークが発生しやすくなり、最終的にはモリブデン線が焼き切れてしまいます。

一般的に、ワークの材質や厚みに応じて、パルス幅とパルス間隔の比を1:8程度の範囲に制御する必要があります。

加工方法：

パルス幅調整：厚い部分のパルス幅を大きく、薄い部分のパルス幅を小さく設定します。

パルス幅を合わせるには、パルス幅の比率 1:8 に従ってパルスギャップを設定します。電食の蓄積が明らかな場合は、パルスギャップを 1:10 に適切に調整できます。

洗浄を支援する場合、パルス間調整後も切りくずの除去がスムーズではありません。加工中に1～2回休憩を挟み、高圧エアガンでスリット内の電食を吹き飛ばします。
