鉄骨構造物の製造にはどのような設備が必要ですか?

「カーボンピーキングとカーボンニュートラル」という二重炭素背景環境のもとでは、エネルギー消費量が多く汚染度の高い伝統的なコンクリート建築物は、グリーンで環境に優しく省エネの鉄骨構造建築物に置き換わります。プレハブ建築は「グリーン施工＋工期短縮」のメリットを活かし、鉄骨造市場のさらなる発展を目指します。今日は編集者が鉄骨構造物の製造に必要な設備を紹介します。

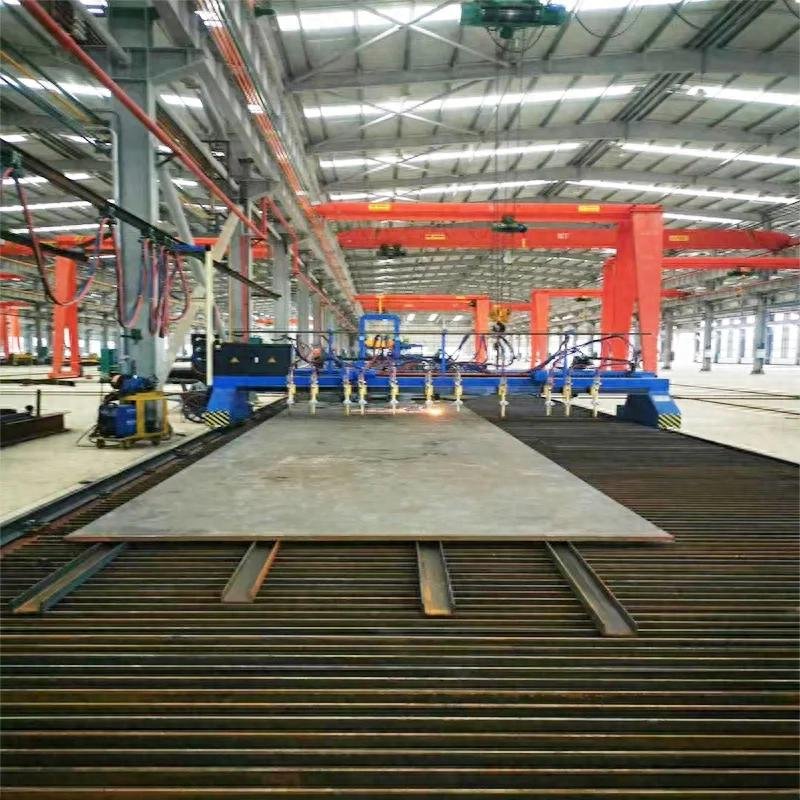

1.荷降ろし機

CNC フレームまたはプラズマ切断では、デジタル モーション コントロール システムを使用して、システムに処理プログラムを書き込むか、処理ファイルまたはグラフィックスをロードし、それをステッピング モーターまたはサーボ モーター ドライバーと組み合わせて、ステッパー モーターまたはサーボ モーターを駆動して工作機械の加工軸を制御してモーションを実現します。可燃性ガスやプラズマアークを利用して金属を必要な形状に切り出す、火炎切断やプラズマ切断といった加工技術を実現します。

2. H形鋼組立機

1台の組立機は、主機、トロリーボックス、入力ローラテーブル、出力ローラテーブル、電気制御ボックス、操作ボックス、油圧ステーション等で構成されます。この組立機は、翼板、ウェブ、クランプ位置合わせ、位置決め、自動スポット溶接などの一連の工程を日本製の三菱製プログラマブルコントローラとACインバータを使用して行っています。そのため、通常製品に比べて2倍以上の効率の自動制御を実現します。動作は安定していて信頼性が高く、溶接ガンにはトラッキングアークガイド装置が装備されており、スポット溶接の品質を保証します。

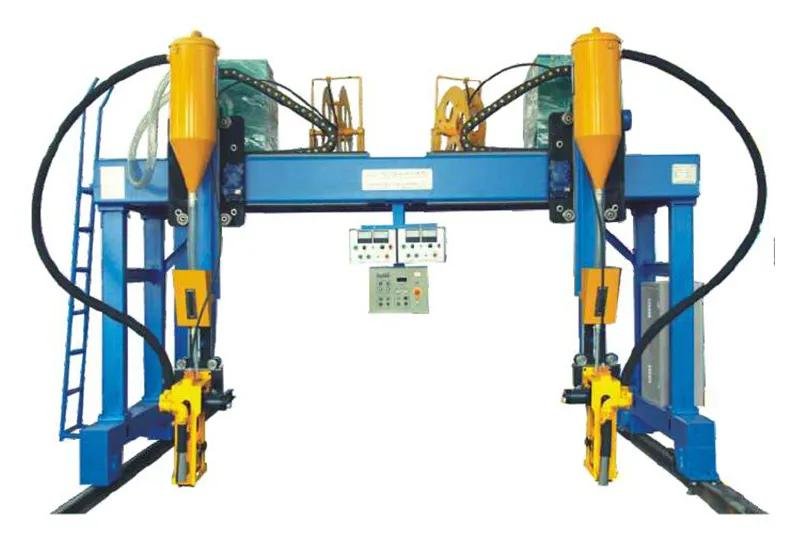

3. H形鋼ガントリーサブマージアーク溶接機

ワークピースはワークピース支持フレーム上に配置され、溶接シームがボート溶接位置にあるように 45 度傾けられます。サブマージアーク溶接ヘッドを備えた溶接アームは、ガントリーのビーム上で水平に移動することができ、またヘッドの溶接ノズルを溶接シームに位置合わせするために上下に移動することもできます。溶接アーム先端には溶接シーム機械式自動追従装置が装備されており、ガントリーがレール上を直線移動して自動溶接を行います。本機にはフラックス自動塗布装置が搭載されています。回復ユニットや治療ユニットもあります。

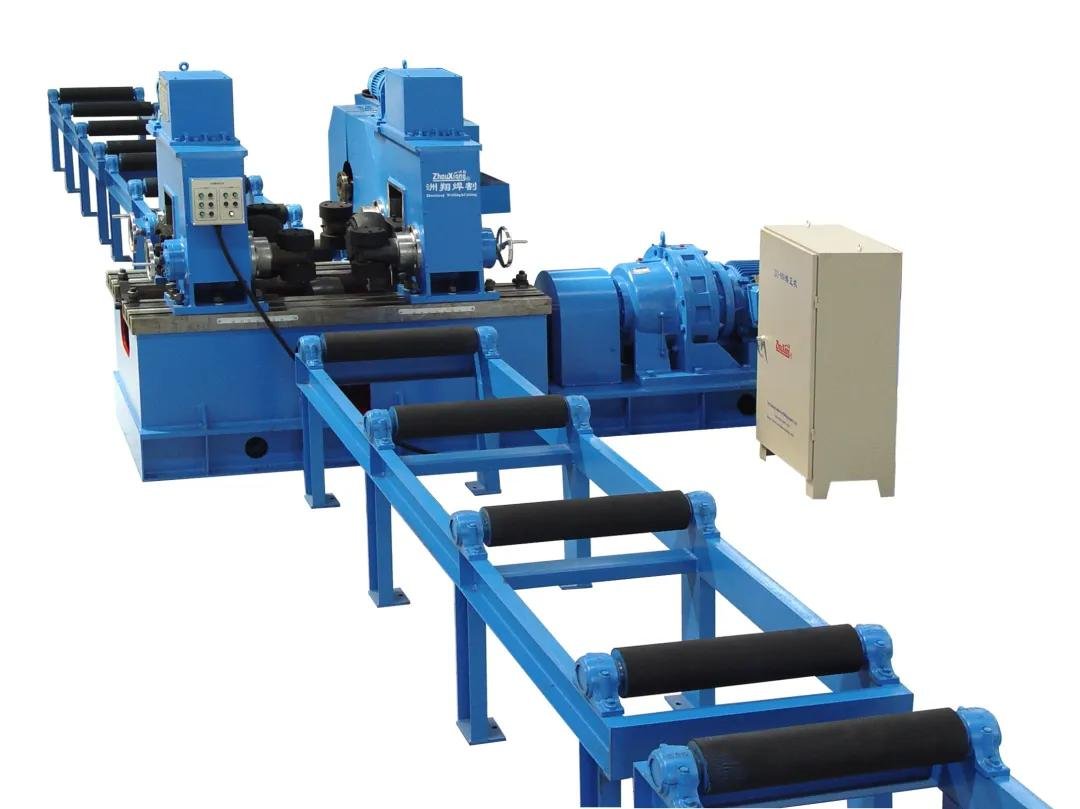

4. H形鋼矯正機

H形鋼矯正機は、溶接時のH形鋼フランジ板の変形面を矯正するために使用します。主に、ベース、上部フレーム、上部矯正ホイール機構、ウェブガイド機構、上部フレーム移動装置、主駆動装置、コンベアローラー、および電子制御システムで構成されています。コンパクトな構造、便利な操作、簡単なメンテナンスという利点があります。

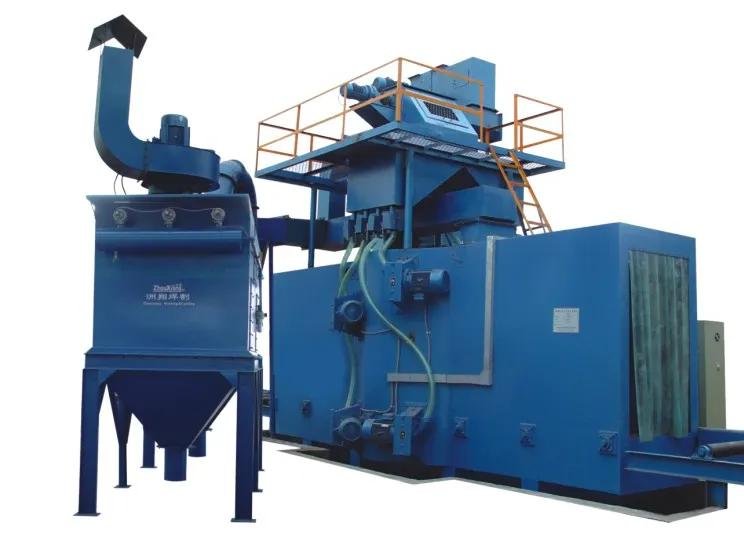

5. H形鋼ショットブラスト機

H形鋼シリーズショットブラスト洗浄機は、パススルー式自動ショットブラスト洗浄装置です。金属構造部品の表面洗浄や強化に使用できます。 H形鋼の表面洗浄や強化に使用できます。鋼板の表面洗浄や強化に使用できます。表面の洗浄や他のプロファイルの強化に使用できます。ショットブラストにより、ワーク表面の錆の除去や構造部品の溶接スラグを除去するだけでなく、ワークの溶接応力を除去し、ワークの耐疲労強度を向上させることができます。ワークピースをスプレー塗装する際の塗膜密着性を高め、最終的に表面全体と内部品質の向上という目的を達成します。

ブランキングマシン、溶接および矯正一体型マシン、H 形鋼ショットブラストマシンなど、H/T 形鋼を製造するための新しいインテリジェントな設備。

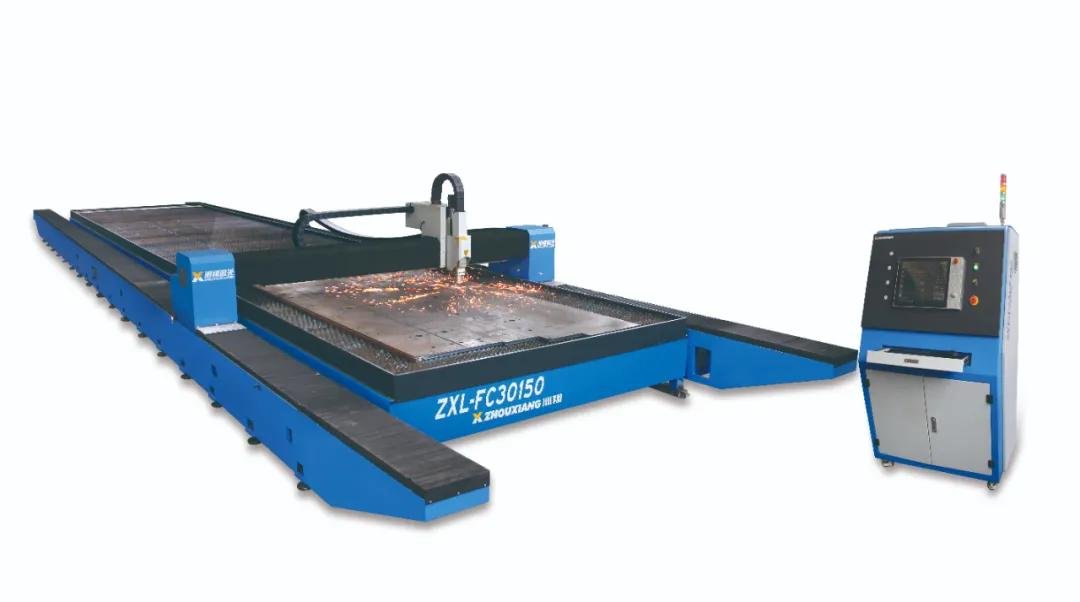

1. 鋼構造用レーザー切断機

現在、非接触加工方法を使用する最新のレーザー切断プロセスが存在します。この加工方法により、鋼構造物素材を迅速に切断することができます。このプロセスではコンピューターを使用してインテリジェントな制御を行います。コンピュータに加工パラメータを入力するだけで、ワークの切断・穴あけ・面取りなどの一連の加工が可能となり、一度の加工・整形効果が得られます。処理プロセス全体は高速かつ効率的であり、過度の手動介入は必要ありません。さらに、レーザー加工には植字を自動的に最適化する機能もあり、ワークピースの原材料を最大限に活用し、材料を節約し、無駄を削減するという目標を達成できます。レーザーカットされた鋼構造物の切断面は滑らかで、バリやスラグがなく、二次研磨の必要がなくなり、生産工程が大幅に短縮されます。

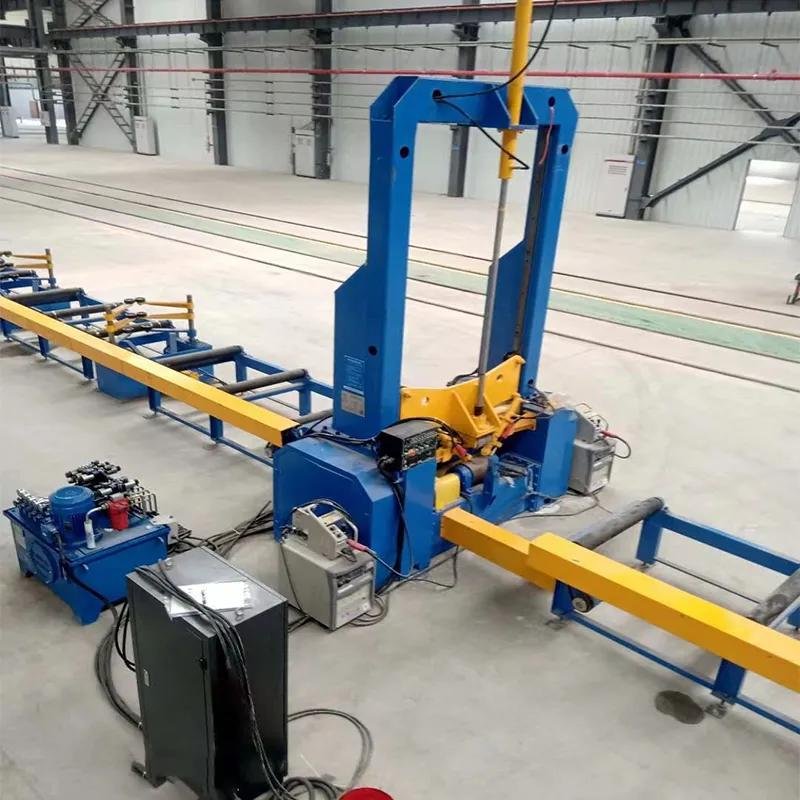

2. 一体型溶接矯正機

同社の製品「H/T型組立溶接矯正機」にはそうした機能がある。 H形鋼の精密組立と組立を同一機上で同時に実現し、サブマージアーク溶接とフランジプレートの溶接変形修正を行うことができます。この３つが１つに統合されています。従来の装置と比較して、生産中に複数の H ビーム製造装置間の昇降や反転が不要になり、効率が大幅に向上します。軽量の溶接H形鋼を製造するための装置です。

安定した信頼できる品質の遺伝子は従来の機器によって担われ、効率的なコラボレーションのデジタル運動エネルギーはインテリジェント機器によって提供されます。独自の生産モデル、製品特性、デジタル戦略に応じて、従来の領域とインテリジェントな領域を自由に行き来でき、「需要志向の正確なマッチング」というパーソナライズされた選択を実現します。
