1. 標準公差

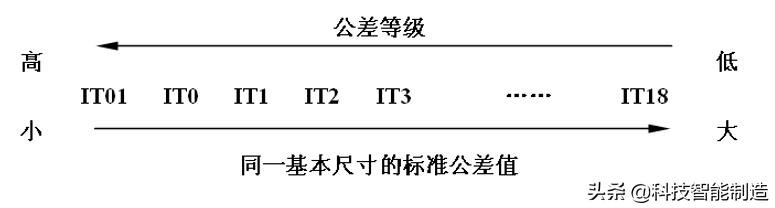

1. 寸法精度は標準公差レベルによって決まります。国家基準では、この状況に対して 20 の許容レベルが設定されています。

2． 1 つ目は呼び寸法の細分化であり、次に、理論的に言えば、呼び寸法が増加し続けるにつれて、同じ公差クラス内の標準公差値も増加するはずであると言われています。次に、サイズのセグメント化後、同じ公差レベルにある場合、同じサイズのセグメント内のすべての公称寸法は同じ公差値を持ちます。

2. 基本的な偏差

1. 基本的な偏差とそのコード

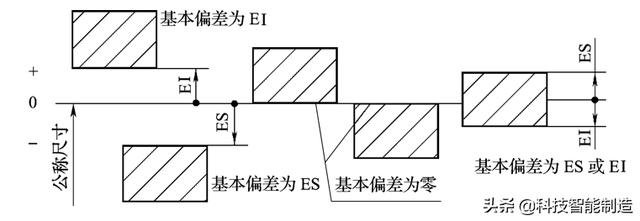

基本偏差は国家標準「限界と適合」で規定されています。これは、公差ゾーンとゼロライン位置の間の関係 (上限偏差または下限偏差) を決定するために使用されます。

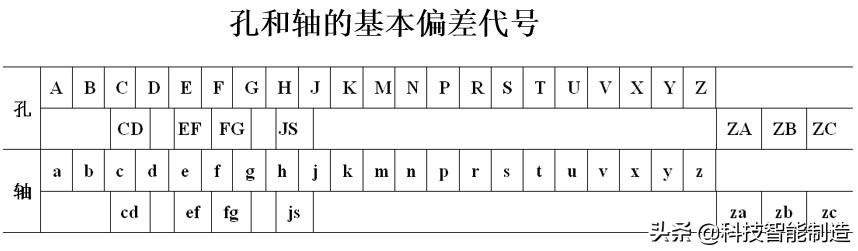

基本偏差のコードはラテン文字で表されます。大文字はホールの基本偏差、小文字はシャフトの基本偏差を表します。

2．基本偏差系列図とその特徴

(1) 同じ文字の穴と軸の基本偏差は、基本的にゼロ線に対して対称に分布します。

(2) 基本偏差数値表では、js を上位偏差として分類し、次に特定の変形を施した同じ名前 (JS と表記) を下位偏差として分類します。

(3) コード k、K、N があります。許容レベルに応じて、基本偏差値は 2 つの異なる状況を示します。 K と k は正またはゼロ、N は負またはゼロにすることができます。ただし、コード M の基本偏差値には、許容レベルに応じて 3 つの異なる状況があります。 1 つは正の値、2 番目は負の値、3 番目はゼロの値です。

(4) コード j、J、P～ZC の基本偏差値は公差レベルに関係します。

3. 許容範囲

1. 公差ゾーンコード

穴とシャフトの公差ゾーン コードは、基本偏差コードと公差等級番号で構成されます。

例: 穴公差ゾーン コード H9、D9、B11、S7、T7

シャフト公差ゾーンコード h6、d8、k6、s6、u6

2．寸法公差を図面に記入する方法

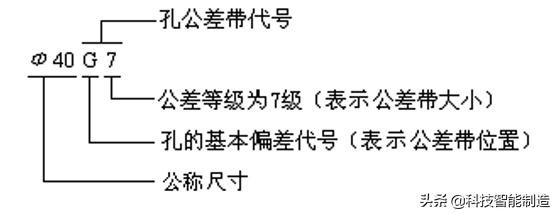

呼び寸法と公差域コード表示

呼び寸法と限界偏差の表現

呼び径は、公差域コードと限界偏差を合わせて表します。

量産要件に適したΦ40G7は、公差ゾーンコードのみをマーキングする方法です。

上限と下限の偏差値をマークするだけの方法です。この方法は、単一品または小ロットの生産要件に適しています。

バッチサイズが不確実な生産要件の下では、公差ゾーンコードと限界偏差値を一緒にラベル付けする方法があります。

3．トレランスゾーンシリーズ

4. 穴と軸の限界偏差値の決定

1. 基本偏差の値

(1) 基本偏差コードの大文字と小文字には違いがあります。大文字コードの場合はホールの基本偏差値表、小文字コードの場合はシャフトの基本偏差値表をご確認ください。

(2) 呼び寸法を検索する際は、呼び寸法区分の境界における呼び寸法がどの寸法区分に属するかを間違えないように注意してください。

(3) 基本偏差が上限偏差か下限偏差かを区別します。

(4) コード j、k、J、K、M、N、P～ZC の基本偏差値は公差レベルに関係します。表を参照するときは、基本偏差コードと許容レベルに基づいて表内の対応する列を確認する必要があります。これは、要件がある場合にのみ実行する必要があります。

2．限界偏差と標準公差との関係を利用して、他の限界偏差を求める場合は次のように計算できます。

軸 es=ei+IT または ei=es-IT

穴 ES=EI+IT または EI=ES-IT

3．限界偏差テーブルの内容は以下の通りです。呼び径の行から検索し、基本偏差コードと許容差の列から検索します。行と列が交差するボックスがある場所には、上下 2 つの偏差値があります。上が上限偏差、下が下限偏差です。

5. 協力

1. 連携体制

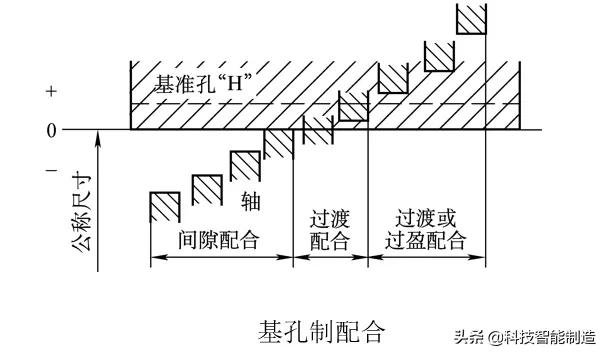

(1) 基本穴系はめあいとは、ある基本偏差を持つ穴の公差域と、異なる基本偏差を持つ軸の公差域がさまざまなはめあいを形成する制度です。

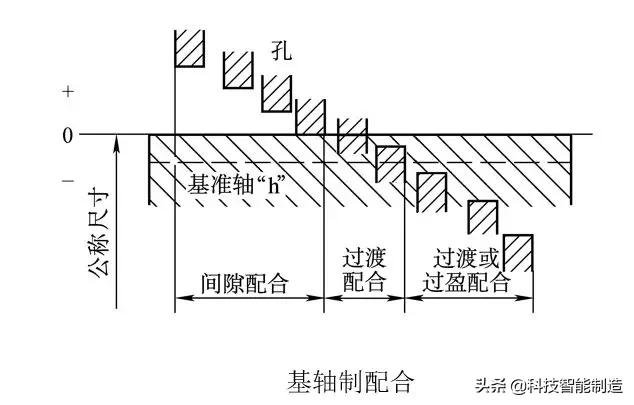

(2) 基本軸系はめあいとは、ある基本偏差を持つ軸の公差域と、異なる基本偏差を持つ穴の公差域を組み合わせて、さまざまなはめあいを形成する制度です。

2．マッチコード

国家規格では、はめあいコードは、穴とシャフトの公差ゾーンコードを分数形式で組み合わせたもので表すと規定されており、分子部分が穴公差ゾーンコード、分母部分がシャフト公差ゾーンコードとなります。

φ50H8/f7やφ50 H8/f7の場合、具体的には呼び径がφ50mm、穴の公差域コードがH8、シャフトの公差域コードがf7という意味になります。ベース穴すきまばめです。

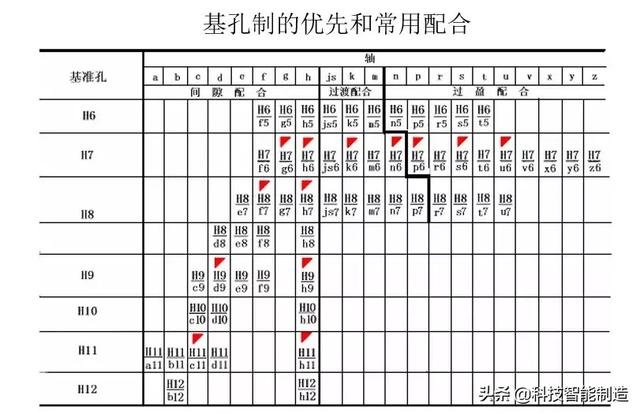

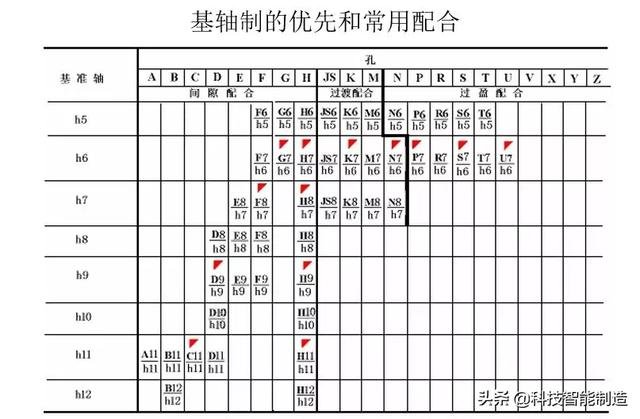

3．一般的に使用される推奨される組み合わせ

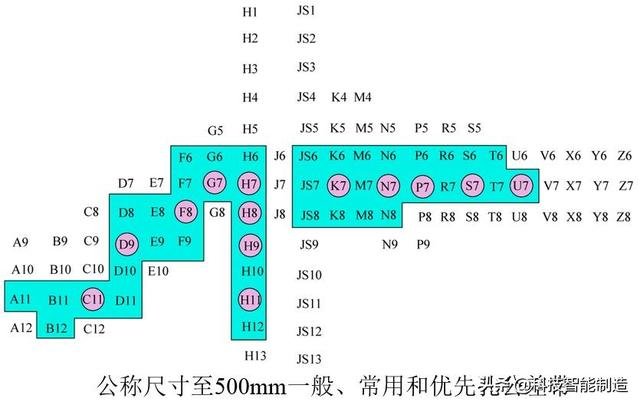

呼び径から500mmまでの範囲内で、国家規格ではベース穴系の共通はめあいが59種類、ベースシャフト系の共通はめあいが47種類と規定されています。これらのはめあいは、シャフトと穴の共通公差ゾーンとデータム穴の公差ゾーンを組み合わせることによって形成され、また、シャフトと穴の共通公差ゾーンとデータム シャフトの公差ゾーンを組み合わせることによっても形成されます。一般的に使用されるはめあいのうち、基穴系では13種類の優先はめあいが規定されており、基軸系では13種類の優先はめあいが規定されています。基本穴システムの優先はめあいは、シャフトと穴の優先公差ゾーンとデータム穴の公差ゾーンの組み合わせによって形成されます。基本シャフト システムの優先はめあいは、シャフトと穴の優先公差ゾーンとデータム軸の公差ゾーンの組み合わせによって形成されます。

6. 一般公差 – 直線寸法の注記のない公差

1. 直線寸法の一般公差の概念

一般公差とは、工場での通常の処理条件下での工作機械装置の一般的な処理能力によって保証できる直線寸法の公差です。通常のメンテナンスおよび操作条件下では、経済的な機械加工精度を表します。

この規格では、一般公差を使用する場合、公差を図面上に個別に記載するのではなく、図面、技術文書、または技術基準に包括的に記載する必要があると規定しています。

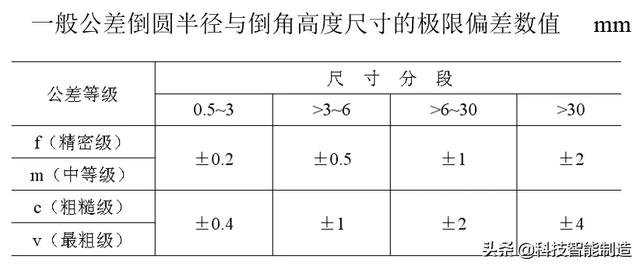

2．直線寸法の一般公差規格

(1) 適合範囲は金属の切削加工に適した寸法および一般的なプレス加工に係る寸法となります。非金属材料および他の加工方法による寸法についても同様のものが参考になります。国家規格では、直線寸法の一般公差が、適合しない寸法にも適用されると規定されています。

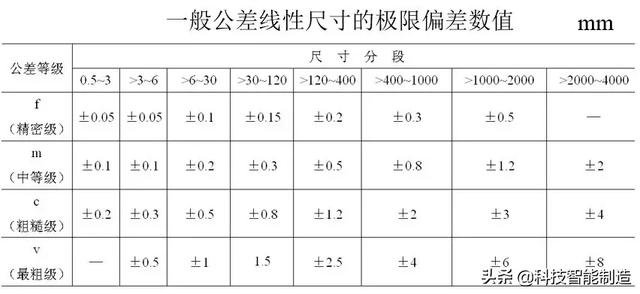

(2) 許容レベルと値があり、f と呼ばれる精度レベル、m と呼ばれる中間レベル、c と定義される大まかなレベル、およびいわゆる最も粗いレベル v が含まれます。

3．直線寸法の一般公差の表現

直線寸法の一般公差規格番号や公差等級記号は、図面や技術文書、技術基準などに表記されます。たとえば、一般公差が中レベルに選択されると、部品図 (タイトル バーの上) で状況を説明できます。指定されていない寸法は GB/T 1804-m に基づいています。

7. 温度条件

「限界とはめあい」規格では、寸法の基準温度が 20°C であると明確に規定されています。

このように規定された意味では、図面に指定された制限および調整、ならびに規格に指定された制限および調整は、温度 20°C で与えられます。したがって、測定結果は20℃におけるワークの温度、および20℃における測定器の温度を基準としたものとなります。

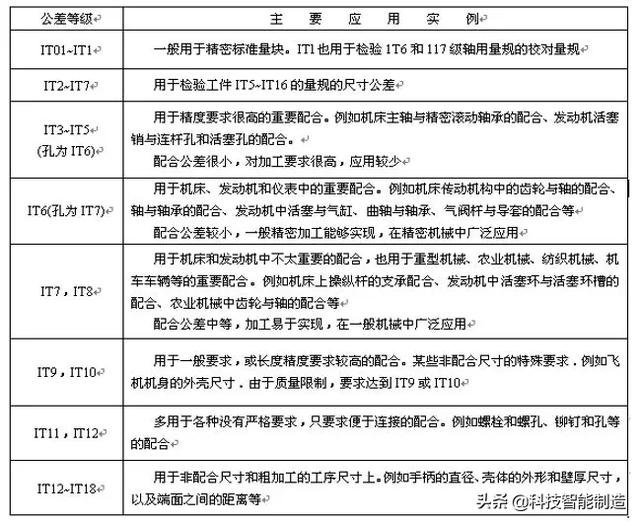

8. 許容レベルの選択

9. コーディネートの選択

1. マッチングシステムの選択

(1) 通常の状況では、ベースホールシステムが優先されます。場合によっては、ベースシャフトシステムを使用することもできます。

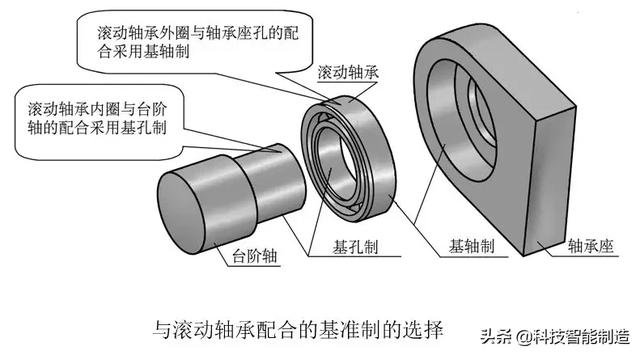

(2) 標準部品とのマッチングの場合、マッチングシステムの選択は通常標準部品によって決まります。

2．一致するタイプの選択

一般的には類推がよく使われます。ステップ：

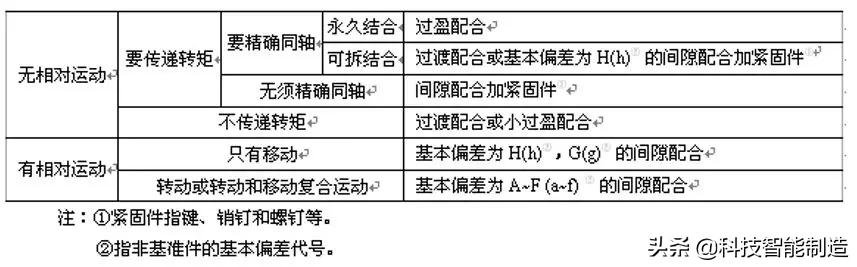

(1) まず、使用条件に応じて、はめあいの種類、すきまばめか、しまりばめか、中間ばめかを明確にします。

(2) さらに類推して、どの組み合わせを選択するかを決定します。

(3) 実際の使用条件が一般的なマッチング アプリケーションと異なる場合は、はめあいのきつさを適切に調整し、最終的にどのはめあいを選択するかを決定する必要があります。

カテゴリを選択するための基本原則:
