ワイヤー切断効率を高める方法のご紹介

ワイヤ切断業界では、ワイヤ切断の効率にとって重要な 2 つの重要な要素があることが一般に知られています。最初の要素は電流容量、つまり実際の電流です。 2 番目の要素は、切断継ぎ目の侵食材料を時間内に除去できるかどうかです。これは主に、パルスエネルギーを消費する腐食材料の導電効果によるものです。全体として、要約すると、全体のエネルギーとエネルギー利用は両方とも切断効率に関連する問題です。今日は編集者が丁寧に詳しくお伝えします~~

業界では、モリブデン材料の高速ワイヤー切断機の切断効率をテストするために、多くの典型的な実験が実施されてきました。その結果、モリブデン線の電流容量が150A/mm2に達すると、引張強さは元の強度の1/3、さらには1/4に低下することがわかりました。この電流値は切断に使用するモリブデン線の通電限界となります。この計算によると、Ф0.12の通電電流が1.74Aの場合、Ф0.15の通電電流は2.65A、Ф0.18の通電電流は3.82Aとなり、モリブデン線の切断限界値に達しています。電流容量が制御されずにやみくもに増加すると、モリブデン線の耐用年数は間違いなく非常に短くなります。この場合、毎秒10メートルのDX-1クーラント中で板厚50%の普通鋼を切断する場合、パルス幅32MS、パルス間隔200MSに設定します。このとき、除去物の体積から切断効率を計算すると、5.8mm³/min.Aとなります。この効率を基に計算すると、太さの異なるワークが最大電流通電能力に達した場合のエリア切断効率は、あるワイヤ太さに相当する効率Ф0.12—70.43mm2/min、もう1つのワイヤ太さに相当する効率であるФ0.15—90.41mm2/minとなります。このように計算すると、線材を太くすることで電流容量を増やすことができます。電流が増加すると、それに応じて効率を向上させることができます。ただし、高速往復ワイヤカットの場合、ワイヤの配列、たわみ、ロス等の理由により、ワイヤ径を0.23より大きくすることはできません。また、エロージョン物質の放電速度には限界があるため、電流が平均値8Aまで増加するとギャップ内で短絡やアーク放電が発生します。かろうじて維持される短期間の火花放電もモリブデン線の損失を急激に増加させます。したがって、やみくもに電線を太くして電流を増やすことはお勧めできません。

ギャップ内の浸食物体が示すのは抵抗負荷の役割であり、モリブデン線を介してギャップに供給されるエネルギーの一部を短絡します。したがって、切削材料が厚くなり、侵食物の除去がより困難になると、より多くのエネルギーが失われ、有効な加工パルスが少なくなります。放電電流はリニアな負荷電流となり、処理ができなくなります。モリブデンワイヤーのみが加熱されますが、これがエネルギー損失やワイヤーの断線の主な原因となります。

処理速度を向上させるためには、処理効率に影響を与える 2 つの主な理由に対処するために、次の側面で対応する努力を行う必要があります。

1. 単一パルスのエネルギーを増加します。このエネルギーはパルス振幅とピーク電流をカバーします。ワイヤの電流容量の負担が大きくなりすぎないようにするには、平均電流が大きくなりすぎないように、それに応じてパルス間​​隔を長くする必要があります。

2. 冷却液の誘電率を維持し、冷却液の絶縁強度を維持し、高い火花爆発力を維持し、高い洗浄能力を維持し、パルスに対する侵食材料の短絡効果を最小限に抑えます。同社が製造するLiangjieブランドのワイヤー切断液は、優れた爆発能力、優れた洗浄能力、および優れた使用実績を備えています。試してみるとよいでしょう。

3. ワイヤガイドシステムの機械的精度を向上させます。狭い縫い目は常に広い縫い目よりも速く移動し、直線の縫い目はジグザグの縫い目よりも速く移動するという事実を考慮して。

4. ワイヤー速度を適度に上げると、ワイヤーが隙間に入る水の流れが速くなり、水量が増加し、エロージョン物質をより効率的に排出できます。

5. ギャップの外側にあるフィラメント上の水の包み込み特性を改善するため、つまり、フィラメントの駆動下で水の速度が増加し始め、この速度が増加した水はギャップに対して比較的強力な洗浄効果を有する。

6. 周波数変換追跡感度を向上させ、パルス利用率を高めます。

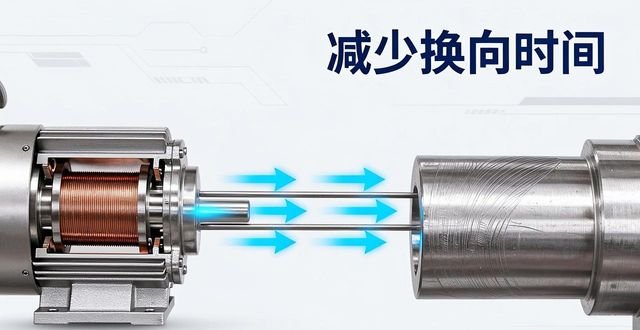

7. ワイヤーモーターの逆転時間を短縮し、より速く起動し、有効処理時間を増やします。

以上の取り組みにより、切断効率を100~/minまで向上させることができ、実用上意義のあるものとなった。インジケーターを高く設定すると、それを達成したい場合は、信頼性と連続処理時間を犠牲にする必要があります。
