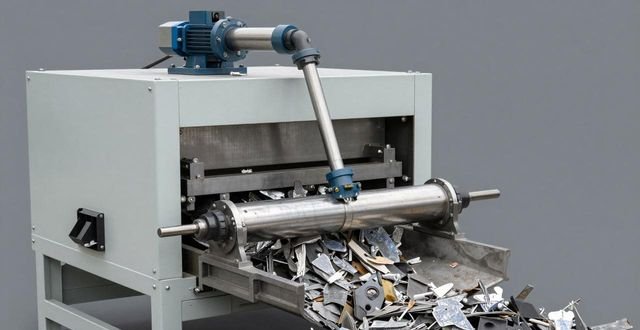

チタン合金管加工用スクラップ再生処理装置の製造方法

技術的特徴:

1. チタン合金パイプの加工廃材をリサイクル処理する装置が設置されています。この装置は、以下の特徴を有する装置全体（１）を備えており、装置（１）の上部に供給口（２）が設けられ、装置（１）の第２油圧ポンプ（８）の下方の一端の外壁に密閉扉（２０）が設けられ、装置（１）上部の外壁の一端に第１油圧ポンプ（３）が設置されている。第１油圧ポンプ（３）の装置全体（１）側の端部は、装置全体（１）の内部に延在し、油圧ブロック（４）の一端に固定接続されている。油圧ブロック(4)の第１油圧ポンプ(3)側の端部とプッシュブロック(7)の端部とは接触している。プッシュブロック(7)の油圧ブロック(4)から離れた端部は、第２油圧ポンプ(8)の一端に固定接続されている。第２油圧ポンプ（８）は、装置全体（１）の外壁の第１油圧ポンプ（３）から離れた端部に設置されている。油圧ブロック(4)とプッシュブロック(7)の底部は、材料受けプレート(9)の上部にスライド可能に接続されています。一部の振動板(11)の洗浄槽(10)から離れた一端は、一部の振動溝(12)を介して装置全体(1)の外側に延在し、一部の振動溝(12)の内側と摺動可能に接続されている。装置全体(1)の底部には、数本の振動溝(12)が開口している。一部の振動溝１２の外側溝の両端には固定板が設けられている。振動溝(12)に近い複数の固定板の一端はバネ(13)の一端に固定接続され、固定板から離れた複数の固定板(13)の一端は振動板(11)の両端に固定接続されている。洗浄槽(10)の第１油圧ポンプ(3)近傍の振動板(11)の一端は、伸縮ロッド(15)の一端に固定接続されている。伸縮ロッド(15)は伸縮モーター(16)の一端に取り付けられている。伸縮モータ（１６）は、振動溝（１２）の隣の装置（１）全体の外壁に設置される。水ポンプ（１７）は、油圧ポンプの底部で装置全体（１）の外壁に設置される。送水ポンプ(17)の入力端には送水管(18)が接続されている。送水パイプ（１８）の送水ポンプ（１７）から離れた端部は、装置全体（１）の内部まで延びている。給水管(18)には複数の散水器(19)が設置されている。 【請求項2】 請求項１に記載のチタン合金管加工後の廃材のリサイクル処理装置において、複数の散水器の上部が洗浄槽の底部に対応して配置され、洗浄槽の底部が格子状であることを特徴とするチタン合金管加工後の廃材のリサイクル処理装置。 【請求項3】 装置全体のウォーターポンプから離れた端部の外壁に排水口が設けられ、排水口の内部とシールブロックとが接続されていることを特徴とする請求項１または２に記載のチタン合金管加工用スクラップのリサイクル処理装置。 【請求項4】 請求項３に記載のチタン合金管加工用スクラップの再生処理装置は、装置全体の一端の切欠きの排水口に近い位置にフィルタースクリーンを設置したことを特徴とする。 【請求項5】 請求項１に記載のチタン合金管加工用スクラップリサイクル処理装置において、前記油圧ブロックの両端に複数の摺動足が設けられ、前記複数の摺動足は前記油圧ブロックの一端から離れて前記スライドレール内で互いに摺動可能に連結されていることを特徴とする。複数のスライドレールは、装置全体の内壁の両端に設けられている。 【請求項6】 請求項１に記載のチタン合金管加工用スクラップリサイクル処理装置であって、第１油圧ポンプ（３）が装置全体（１）の外壁の両端にボルト（１４）によって固定され、第２油圧ポンプ（８）も装置全体（１）の外壁の両端にボルト（１４）によって固定されていることを特徴とする。

技術概要

スクラップのリサイクル処理技術の分野では、チタン合金管加工用スクラップのリサイクル処理装置が開示されている。これにはデバイス全体が含まれます。装置全体の上部の外壁の端には、第１の油圧ポンプが設置されている。第１油圧ポンプの全体として装置側の端部は、全体として装置内部に延在し、油圧ブロックの一端に固定接続されている。油圧ブロックの端部は第１油圧ポンプから遠く離れており、プッシュブロックの一端と接触している。プッシュブロックの端は油圧ブロックから遠く離れており、第２の油圧ポンプの一端に固定的に接続されている。この実用新案では、供給口によりチタン合金管端材を装置内部全体に送り込むことができ、送り込まれたチタン合金管端材を材料受け板を通して回収し、第１油圧ポンプを起動して油圧ブロックを押し出しブロック方向に押すことにより、チタン合金管端材を圧搾する。これは、その後の再生用チタン合金パイプの回収に非常に便利で、人員を節約し、チタン合金スクラップリサイクルの全体的な効率を向上させます。チタン合金スクラップリサイクル処理の全体的な効率が向上しました。チタン合金スクラップのリサイクル処理全体の効率が向上しました。

技術研究開発担当者: Wang Xia、Shen Jianxiang、Chen Chen

保護されたテクノロジー ユーザー:

技術研究開発デー: 2021.01.08

技術発表日：2021/12/14
