CNC ワイヤー EDM 工作機械はどのような部品で構成されていますか?

引用: 追加の工具や金型を必要とせず、ワイヤー EDM を使用してワークピースを直接切断します。他の製造方法と比較して、硬くてデリケートな材料を迅速かつ正確に切断することができ、納期が短縮され、労働力が大幅に削減されます。また、ワイヤーカット加工は無駄が少なく、材料費の節約にもつながります。この記事では、CNC ワイヤー EDM 工作機械の部品の紹介に焦点を当てます。

CNCワイヤ放電加工機は、連続的に移動する細い金属ワイヤを電極として使用し、ワークにパルス火花放電を実行して金属を除去し、切断および成形を行うワイヤ切断工作機械です。

CNC ワイヤ切断工作機械の初期段階では、電気モデル トラッキングを使用して切断パスを制御します。ワイヤカット放電加工は、切削速度が比較的遅いため、当時はエレクトロニクス産業の加工分野でのみ使用されていました。パルス電源とデジタル制御技術の継続的な開発と多線放電加工技術の適用により、卓上ENCワイヤカット工作機械の切断速度と加工精度は大幅に向上しました。

CNCワイヤ放電加工機は、主に作業台、ワイヤ高速走行機構、作動液循環濾過システム、パルス電源、サーボ送り機構などの複数の部品で構成されています。このうち、作業台は主にワークの支持とクランプの機能を担っています。実際の加工時は、縦ネジを回転させることで電極とワークの相対位置が変化し、横ネジを回転させることで電極とワークの相対位置が変化します。作業台には作動油タンクが設置されています。作動液タンクは作動液を入れるために使用されます。作動液タンクは、電極とワークを作動液に浸すことができます。作動油タンクは冷却と切粉除去の役割を果たします。

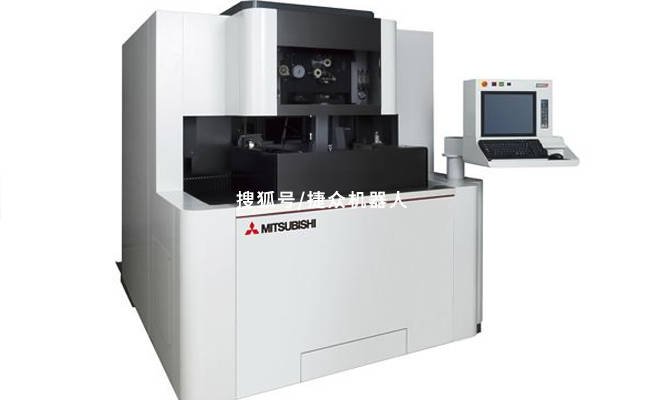

CNCワイヤー放電加工機

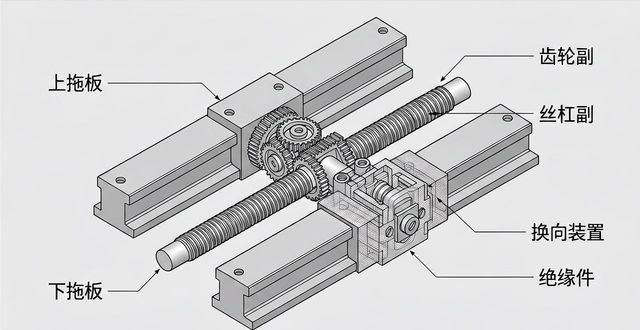

高速ワイヤ移動機構は、電極ワイヤを直線速度で一定の速度で移動させ、ワイヤ収納ドラム上に整列させます。主に、上下のキャリッジ、歯車対、ネジ対、反転装置、絶縁体で構成されています。このうち、高速ワイヤ移動機構は主に上記の関連動作を実行するために使用される。

CNCワイヤ放電加工機にとって、作動流体循環システムは不可欠なコンポーネントです。電気火花破壊放電チャネルを形成することができます。放電完了後は速やかに絶縁状態が回復します。放電チャンネルは放電チャンネルを圧縮することもでき、これにより放電エネルギーが集中し、加工プロセスが強化されます。加工中、電極とワーク表面を冷却・放熱することで放電ギャップの熱バランスを確保し、放電加工中に発生する廃棄物を速やかに除去します。ツール電極とワーク間のギャップをきれいで安定した状態に保ちます。

CNC ワイヤカット EDM 工作機械のパルス電源は、電源周波数交流を火花放電ギャップに供給して金属を腐食させるのに必要なエネルギーに変換するために使用されます。パルス電源は、放電加工の生産性、表面品質、加工速度、加工の安定性、工具の電極摩耗などの技術的・経済的指標に大きな影響を与えます。

CNCワイヤー放電加工工作機械の加工原理

2 つの導電性部分があり、それらは何らかの絶縁性液体 (つまり、誘電体) に浸されています。それらの機能は、火花を制御し、ワークピースを冷却するという目的を達成し、また腐食した粒子を洗い流すことです。電極は機械のプランジャーから吊り下げられ、ワークピースは CNC ワイヤーカット EDM 機械の作業台に取り付けられます。これらの各コンポーネントは機械の発電機に電気的に接続されており、必要に応じてオン/オフされます。

通常、CNC WEDM コントローラーは、電極サイズ、材料除去率、および希望するワーク表面仕上げに基づいてプロジェクトのパラメーターを提供し、これらのパラメーターに基づいて、必要に応じて電流が自動的にオンまたはオフになります。制御された腐食は、一連の強力な火花が連続して発生し、目的の形状が達成されるまで徐々に材料を浸食して焼き尽くしながら発生します。

CNCワイヤー放電加工機

CNC ワイヤ EDM 工作機械のワイヤ切断プロセスでは、放電パルス電気エネルギーを使用して金属または導電性材料を腐食、つまり蒸発させ、それによって所望の形状を形成します。 CNC ワイヤ EDM 工作機械のジェネレーターは、1 秒間に数千回の放電プロセスを制御します。

この記事では、CNC ワイヤカット EDM 工作機械のコンポーネントに焦点を当てます。この記事をすべて読むと、CNC ワイヤ放電加工機が主に作業台、高速ワイヤ切断機構、作動流体循環濾過システム、パルス電源、およびサーボ送り機構で構成されていることが理解できます。このうち、ワークベンチは主にワークを支持したりクランプしたりするために使用されます。実際の加工時は、縦ネジと横ネジを回転させることにより、電極とワークとの相対位置が変化します。
