鉄骨梁・柱接続節点構造2020.doc

鉄骨梁と柱の接続ノードを構築し、図とテキストで表示します。鉄骨梁と柱の接続節点など3つの構造形式を写真と文字で表示します。まず、梁のフランジ、ウェブ、柱はすべて完全に溶け込み溶接されています。つまり、ノードが完全に溶接されています。 2 つ目は、梁のフランジと柱が完全に貫通溶接され、梁のウェブと柱がボルトで固定されている、つまりボルトで固定されたハイブリッド ノードです。 3 番目に、梁のフランジとウェブ… – 11 – 27 09:41 専門的な分類は建築構造です。閲覧数は で、形式は 3 つあります。 (1) 梁のフランジは、ウェブおよび柱とともにすべて完全に貫通溶接されています。つまり、完全に溶接されたノードです。 （２）梁のフランジは柱に完全貫通溶接されており、梁のウェブと柱はボルトで接続されており、ボルト締めハイブリッドノードである。 (3) 梁のフランジ、ウェブ、柱はすべてボルトで接続されており、完全にボルトで固定されたノードとなります。

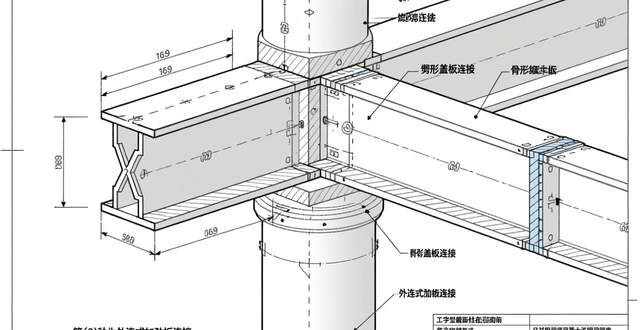

上に示した図は、3 種類の梁と柱の剛結合節点における梁と柱の剛結合の構造状況を示しています。その中には、Ｉ形梁とＩ形柱との剛結合の詳細な構造もあり、Ｉ形梁と箱形柱との剛結合の詳細な構造もある。

上に示したのは、梁と柱の間の剛結合の詳細な構造です (2)。 I形柱と箱形柱を片持ち梁部を介して枠梁に接続する場合、構造方法は2通りあります。 1 つは、片持ち梁と梁がボルトで固定され溶接されるノードです。 2 つ目は、片持ち梁と梁が完全にボルトで固定されているノードです。

写真の 1 つは、片持ち梁セグメントが梁に接続された柱を示しており、梁と柱はしっかりと接続されています。このとき、耐震補強に基づいて構造物が建てられます。柱が梁フランジの上下 500 mm に達するノードの範囲内、柱フランジが柱ウェブに接続されている場所、またはボックス柱壁パネル間の結合溶接部では、完全貫通溝溶接を使用する必要があります。梁と柱の間の剛結合の耐震性能を向上させるために、多くの構造対策が使用されています。耐震性能が要求される梁・柱ラーメン接合部では、稀に発生する強い地震に遭遇した場合、節点が損傷する前に鉄骨梁が損傷する構造面を確保し、それによって柱・梁節点の安全性を確保する、すなわち「強い柱、弱い梁、強い節点、弱い部材」の設計原則に従う必要があります。日本では骨型接合が一般的で、鉄骨梁を弱めて梁と柱の接合部を保護します。

以下は骨形接続であり、(2) くさび形カバープレート接続は、梁の強度と剛性を低下させることなく、梁端フランジにくさび形カバープレートを溶接することにより、梁と柱の節点を強化するために使用されます。

上の図は、溶接されたくさび形カバー プレートをビーム端フランジに追加するいくつかの一般的な方法を示しています。このうち (3) は外部補強板の接続です。この接続は、箱形または円形断面の柱と梁の間の剛接続用です。骨形の接続とくさび形のカバー プレートの使用に加えて、外部補強プレート接続も使用でき、ノードの強度は鉄骨梁の強度よりも大幅に大きくなります。 I 型断面の柱は、弱軸で主梁に強固に接続されています。
